Rotule de refoulement Double flux Zéphyo compatible Astral / Fluidra, pièce seule

La rotule Zéphyo Double flux, façade et sorties — le prix ne comprend que la rotule.

Rotule Double fluxCompatible Astral / Fluidra

Réf. ZEP-AS-DB · ASA/PETG

Deux jets au lieu d'un : un jet haut incliné vers la surface qui lance la boucle, un jet bas oblong dirigé vers le fond. À débit égal, nettement plus d'eau entraînée selon notre calcul.

24,90 €Port en sus · rotule seule, corps de buse non inclus

TVA non applicable, art. 293 B du CGI.

1
  • Pose en 2 minutes environ, bassin en eau, sans vidanger
  • Imprimée en 3D en France, en ASA/PETG
  • Achat serein : 20 jours pour changer d'avis et garantie commerciale 3 ans, en plus de vos garanties légales
  • Déclinée pour 4 marques : Astral/Fluidra, Hayward, Procopi/BWT et Weltico/Acis
  • En stock — expédié sous 48 h · Colissimo suivi 8,90 € en France, 15,90 € en UE
Attention : Zéphyo est une pièce adaptable.

Zéphyo est une pièce adaptable. Ce produit n'est pas une pièce d'origine et n'est ni fabriqué, ni distribué, ni approuvé par les fabricants des marques citées. Les marques et dénominations citées appartiennent à leurs propriétaires respectifs et sont utilisées uniquement afin d'indiquer la compatibilité du produit.

Vérifier que ma buse est bien une Astral / Fluidra →

Retours de testeurs

Ces testeurs sont des amis de Zéphyo. Les rotules leur ont été offertes par Zéphyo, sans autre contrepartie, et ils ont donné leur avis librement. Installations d'octobre 2026 ; observations personnelles, non mesurées. Il ne s'agit pas d'avis de clients.

« Le fond est beaucoup plus propre : je n'ai plus les traces de poussière et de sable devant les buses. Je n'ai pas pu tester en plein été, avec les eaux chaudes et les algues dans les angles. »
BertrandPiscine 11 × 5 m, escalier d'angleRotules Hayward remplacées par 2 multidirections et 1 double flux
« Tout est parfaitement remis en suspension, puis part dans le débordement et la filtration : le robot ne sert quasiment plus. C'est un bassin où le brassage est surdimensionné, donc il est forcément bien brassé et nettoyé. »
Jean-FrançoisPiscine à débordement carrelée, 3,10 × 3,10 mRotules Procopi/BWT remplacées par 3 double flux
« J'avais souvent un problème de propreté devant les buses, que le robot à pression atteignait peu. Avec les nouvelles rotules, c'est vraiment plus propre, et ce n'est pas subjectif. »
Jean-FrançoisPiscine carrelée 5 × 10 m, escalier romainRotules Astral/Fluidra remplacées par 2 double flux et 1 Escalier
« Le brassage est impressionnant. Avec ces rotules, certains chantiers difficiles auraient été sauvés. »
Frédéric, ancien piscinierRotules posées chez lui et chez deux amis
Buse de refoulement Astral / Fluidra d'origine, vue de face
Bague crénelée à 6 créneaux
Buse de refoulement Astral / Fluidra d'origine à bague de Ø 97 mm, vue de face
Bague extérieure Ø 97 mm

Votre buse Astral / Fluidra

Le corps Astral / Fluidra se reconnaît à sa façade ronde et à sa bague de serrage crénelée (6 créneaux). La rotule Zéphyo reprend la sphère Ø 40,5 mm d'origine et se loge dans la portée existante ; c'est la bague d'origine, revissée, qui la maintient — ni clip, ni colle. Repère d'identification gravé « A/F » pour éviter toute confusion entre marques.

Il existe une seconde version de buse Astral / Fluidra : façade ronde lisse, dont la grande bague extérieure, de Ø 97 mm, se dévisse. Les deux versions ont la même rotule d'origine : ce sont les mêmes rotules Zéphyo, et la pose suit le même principe : on dévisse la bague d'origine, on change la rotule, on revisse.

Guide complet des buses Astral / Fluidra →

Cotes et pose sur une buse Astral / Fluidra

Compatible avec la bague à 6 créneaux des buses Astral / Fluidra : sphère Ø 40,5 mm, gorge de bague Ø 35,9 à 41,3 mm. La Double flux garde ses pleines sections : jet haut Ø 15 mm à +25°, jet bas oblong 18 × 7 mm à −25°. Pose : desserrez la bague avec une pince à becs (elle se dévisse très facilement), changez la sphère, resserrez modérément.

Une question sur cette rotule ?

Faut-il une clé spéciale pour la bague crénelée Astral ?

Non, une pince à becs suffit : la bague se dévisse très facilement. Au remontage, un serrage modéré suffit.

Buse de refoulement Double flux équipée d'une rotule Zéphyo, installée dans une paroi de piscine
La buse équipée de la rotule Zéphyo Double flux, en situation.
Astral / Fluidra — bague crénelée

Une simple pince à becs permet de desserrer la bague crénelée. Dévissez la bague et remplacez la rotule par une rotule Zéphyo, serrez et orientez la rotule. Attention : ne jamais forcer !

Voir la notice vidéo Astral / Fluidra à bague crénelée →
Astral / Fluidra — standard (bague Ø 97 mm)

Dévissez l'enjoliveur et remplacez la rotule par une rotule Zéphyo, serrez et orientez la rotule. Vous pouvez utiliser une clé à sangle pour desserrer une buse. Attention : ne jamais forcer !

Voir la notice vidéo Astral / Fluidra standard →

La vidéo montre la pose sur une buse Astral / Fluidra. Voix en français, sous-titres FR, DE, ES, IT.

Se démonte en 2 minutes

Comment ça s'installe

Le corps scellé dans la paroi ne bouge pas. Seule la rotule intérieure se remplace, bassin en eau.

Sur Astral / Fluidra à bague crénelée, la bague se dévisse très facilement avec une pince à becs. Sur le modèle standard, la rotule se remplace presque toujours à la main ; une clé à sangle aide si l'enjoliveur est dur à desserrer.

  1. 1

    Dévissez la bague à 6 créneaux avec une pince à becs, puis retirez-la.

  2. 2

    Sortez la rotule d'origine (sphère Ø 40,5 mm) de son logement.

  3. 3

    Posez la rotule Zéphyo, jet bas vers le fond, puis resserrez la bague avec modération.

  4. 4

    Inclinez légèrement le jet haut dans le sens de la boucle d'eau (la rotule pivote d'environ ±12°).

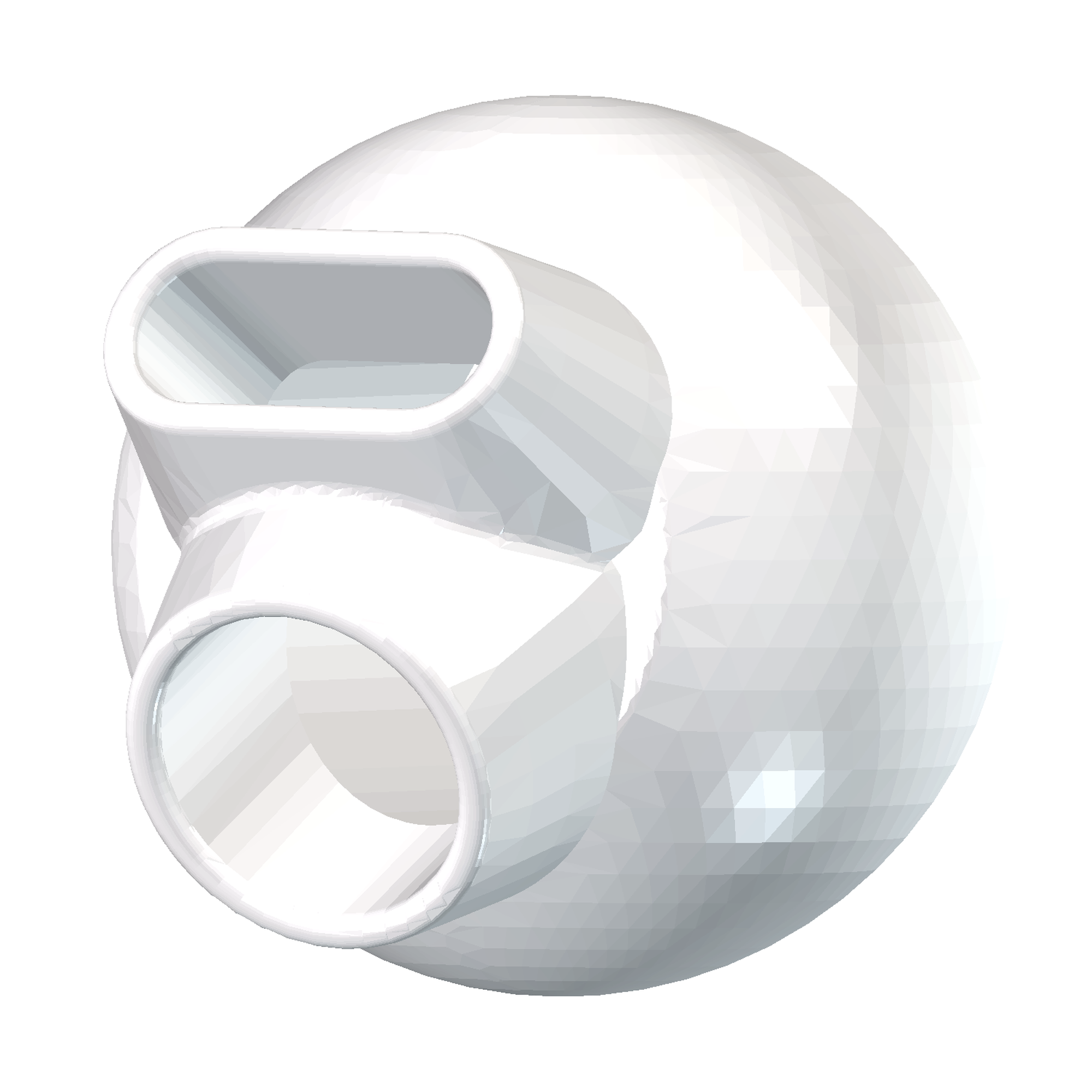

La rotule Double flux pour buse Astral / Fluidra

Sur une buse Astral / Fluidra, dont l'orifice d'origine est sécable de Ø 15 à 24 mm, la rotule Double flux remplace ce jet unique par deux jets complémentaires aux sections fixes : Ø 15 mm en haut, 18 × 7 mm en bas. Le jet haut, incliné vers la surface, pousse l'eau vers les skimmers et lance la boucle de circulation ; le jet bas, oblong, est dirigé vers le fond, là où l'eau stagne et où les dépôts s'installent. À débit de pompe égal, notre calcul donne davantage d'eau mise en mouvement*, sans changer de pompe.

* Valeur calculée à débit égal, face à un perçage de Ø 22 mm.

Le brassage ne remplace ni la filtration ni le traitement de l'eau. Les résultats dépendent de votre bassin et de votre installation.

Caractéristiques

Débit nominal
4 m³/h
Jet haut — surface
Ø15,0 · +25°
Jet bas — fond
oblong 18 × 7,0 · -25°
Section totale
292 mm²
Charge consommée
1,15 mCE
Entraînement à 1 m
93,5 m³/h (×23,4)
Diamètre de la sphère
Ø 40,5 mm
Matière
ASA/PETG

Valeurs hydrauliques calculées avec le modèle Zéphyo. Voir la méthode de calcul

Documentation

Fiche technique produitEnvoyée sur demandeDemander

Les schémas d'installation, plans cotés et notices SAV sont réservés aux installateurs et distributeurs disposant d'un code d'accès.

Demander un accès Pro

Combien vous en faut-il, et sur quelles parois ?

Dessinez le bassin dans le Studio : il place les buses, détecte les zones de faible circulation et chiffre le devis avec cette référence.

Ouvrir le StudioSimulez vos zones de brassage !
Mention légale : Les rotules Zéphyo sont des pièces adaptables, vendues comme pièces de rechange compatibles avec les buses de refoulement Astral / Fluidra. Ce ne sont pas des pièces d'origine : elles ne sont ni fabriquées, ni distribuées, ni approuvées par les fabricants des marques citées (Astral / Fluidra, Hayward, Procopi / BWT, Weltico / Acis). Ces marques et dénominations appartiennent à leurs propriétaires respectifs et ne sont utilisées que pour indiquer la compatibilité du produit.
