La rotula Zéphyo Doppio flusso, frontale e uscite — il prezzo comprende solo la rotula.
Rotula Doppio flussoCompatibile con Astral / Fluidra

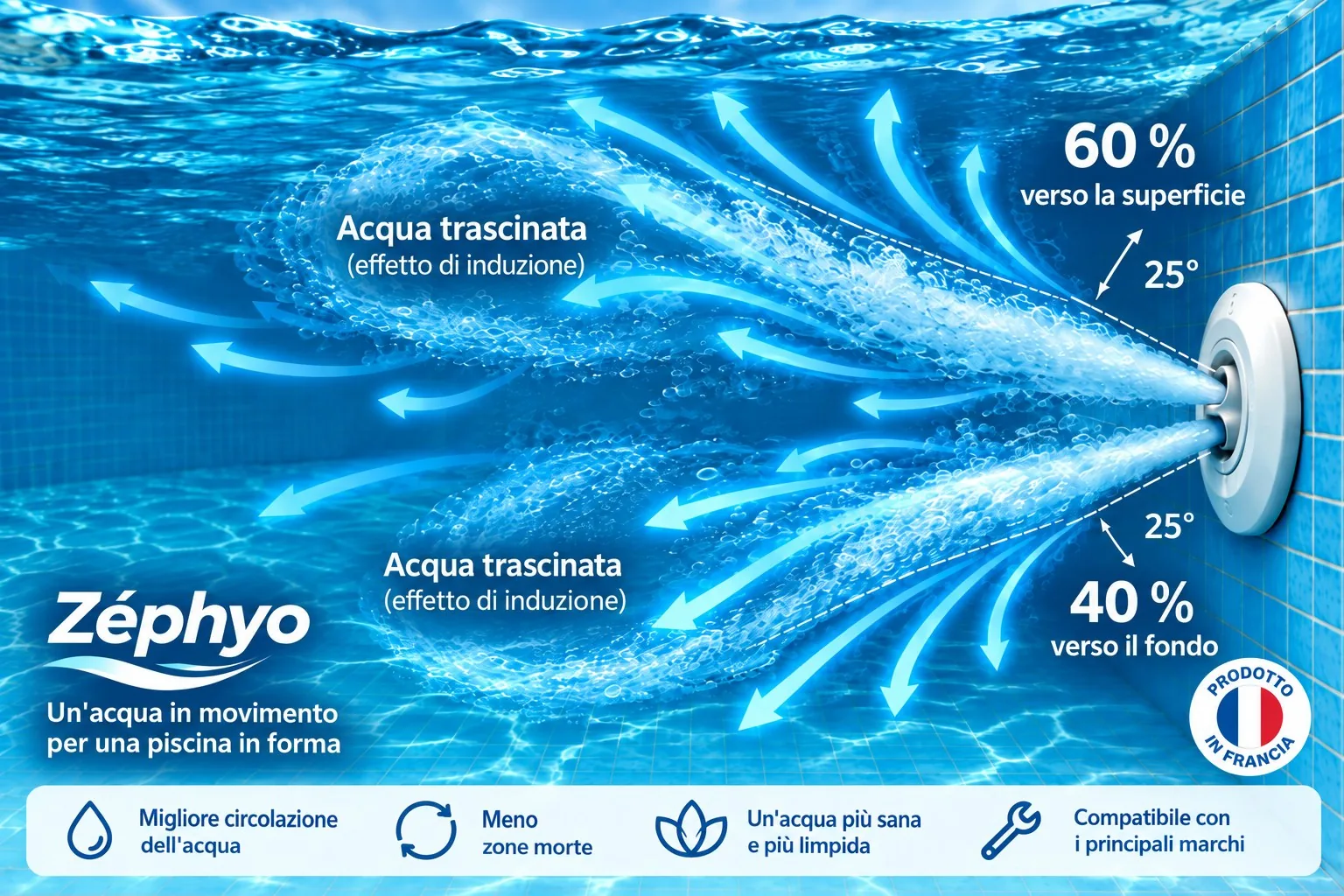

Rif. ZEP-AS-DB · ASA biancoDue getti invece di uno: un getto superiore inclinato verso la superficie che alimenta il circuito di circolazione, e un getto inferiore oblungo che spazza il fondo. A parità di portata, molta più acqua trascinata.
IVA non applicabile ai sensi dell'art. 293 B del Codice generale delle imposte francese (CGI).
- Montaggio ultrarapido: 2 minuti, senza attrezzi e senza svuotare la vasca
- Disponibile per 4 marchi: Astral/Fluidra, Hayward, Procopi/BWT e Weltico/Acis
- Acquisto sereno: garanzia legale di 2 anni e 14 giorni per ripensarci
- Disponibile — spedizione entro 24 ore lavorative · Colissimo tracciato: 6,90 € in Francia, 15,90 € nell'UE
Zéphyo è un pezzo adattabile. Questo prodotto non è un pezzo originale e non è fabbricato, distribuito né approvato dai produttori dei marchi citati. I marchi e le denominazioni citati appartengono ai rispettivi proprietari e sono utilizzati esclusivamente per indicare la compatibilità del prodotto.
Verificare che la mia bocchetta sia davvero una Astral / Fluidra →
La sua bocchetta Astral / Fluidra
Il corpo Astral / Fluidra si riconosce dal frontale rotondo e dalla ghiera di serraggio dentata (6 tacche). La rotula Zéphyo ha lo stesso diametro della sfera originale (Ø 40,5 mm) e si inserisce nell'alloggiamento esistente. La ghiera originale, una volta riavvitata, la mantiene in posizione, senza clip né colla. Pezzo marcato «A/F».
Guida completa alle bocchette Astral / Fluidra →Misure e posa su una bocchetta Astral / Fluidra
Compatibile con la ghiera a 6 tacche delle bocchette Astral / Fluidra: sfera Ø 40,5 mm, gola della ghiera Ø 35,9–41,3 mm. La Doppio flusso mantiene le sezioni piene: getto alto Ø 15 mm a +25°, getto basso oblungo 18 × 7 mm a −25°. Posa: allentare la ghiera a mano o con una chiave a denti nelle tacche, cambiare la sfera, serrare con moderazione.
Una domanda su questa rotula?
Serve una chiave speciale per la ghiera dentata Astral?
Non necessariamente: si svita a mano o con una chiave a denti che si inserisce nelle 6 tacche. Al rimontaggio basta un serraggio moderato.
Il video mostra lo smontaggio su una bocchetta Astral / Fluidra. Sottotitoli FR, DE, ES, IT.
Come si installa
Il corpo sigillato nella parete non si muove. Solo la rotula interna si sgancia, a mano, con la piscina piena.
- 1
Allentare la ghiera a 6 tacche (a mano o con una chiave a denti) e rimuoverla.
- 2
Estrarre la rotula originale (sfera Ø 40,5 mm) dalla sua sede.
- 3
Inserire la rotula Zéphyo, getto basso verso il fondo, poi serrare la ghiera con moderazione.
- 4
Orientare il getto alto verso la parete successiva, nel senso del circuito d'acqua.
La rotula Doppio flusso per bocchette Astral / Fluidra
Su una bocchetta Astral / Fluidra, il cui foro originale è ritagliabile da Ø 15 a 24 mm, la rotula Doppio flusso sostituisce quel getto unico con due getti complementari a sezione fissa: Ø 15 mm in alto, 18 × 7 mm in basso. Il getto alto, inclinato verso la superficie, spinge l'acqua verso gli skimmer e avvia il circuito di circolazione; il getto basso, oblungo, spazza il fondo dove l'acqua ristagna e si formano i depositi. A pari portata della pompa si mette in movimento più acqua: una circolazione più omogenea, senza cambiare pompa.
Caratteristiche
- Portata nominale
- 4 m³/h
- Getto alto — superficie
- Ø15,0 · +25°
- Getto basso — fondo
- oblungo 18 × 7,0 · -25°
- Sezione totale
- 292 mm²
- Perdita di carico
- 1,15 m c.a.
- Trascinamento a 1 m
- 93,5 m³/h (×23,4)
- Diametro della sfera
- Ø 40,5 mm
- Materiale
- ASA trattato UV, bianco RAL 9010
Valori idraulici calcolati con il modello Zéphyo, non misurati in prova. Vedere il metodo di calcolo
Documentazione
Scheda tecnica del prodottoInviata su richiestaRichiedereGli schemi di installazione, i disegni quotati e i manuali di assistenza sono riservati a installatori e distributori con codice di accesso.
Richiedere accesso ProQuante ne servono, e su quali pareti?
Disegni la piscina nello Studio: il programma posiziona le bocchette, individua le zone a bassa circolazione e calcola il preventivo con questo articolo.
