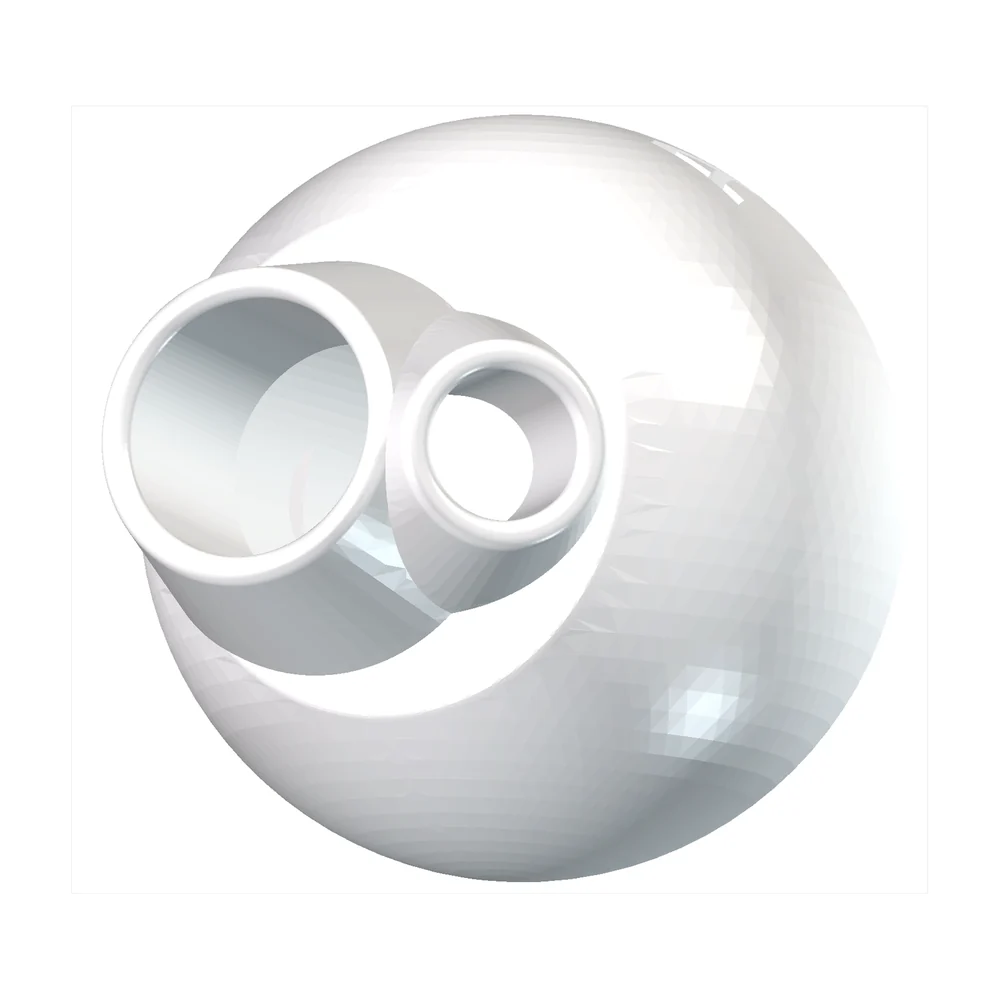

La rotula Zéphyo Multidirezionale, frontale e uscite — il prezzo comprende solo la rotula.
Rotula MultidirezionaleCompatibile con Astral / Fluidra
Rif. ZEP-AS-MULTI · ASA biancoDue flussi divergenti: un getto principale tangenziale che alimenta il circuito, e un getto secondario diretto verso la zona morta dell'angolo. Tratta l'angolo senza interrompere la circolazione.
IVA non applicabile ai sensi dell'art. 293 B del Codice generale delle imposte francese (CGI).
- Montaggio ultrarapido: 2 minuti, senza attrezzi e senza svuotare la vasca
- Disponibile per 4 marchi: Astral/Fluidra, Hayward, Procopi/BWT e Weltico/Acis
- Acquisto sereno: garanzia legale di 2 anni e 14 giorni per ripensarci
- Disponibile — spedizione entro 24 ore lavorative · Colissimo tracciato: 6,90 € in Francia, 15,90 € nell'UE
Zéphyo è un pezzo adattabile. Questo prodotto non è un pezzo originale e non è fabbricato, distribuito né approvato dai produttori dei marchi citati. I marchi e le denominazioni citati appartengono ai rispettivi proprietari e sono utilizzati esclusivamente per indicare la compatibilità del prodotto.
Verificare che la mia bocchetta sia davvero una Astral / Fluidra →
La sua bocchetta Astral / Fluidra
Il corpo Astral / Fluidra si riconosce dal frontale rotondo e dalla ghiera di serraggio dentata (6 tacche). La rotula Zéphyo ha lo stesso diametro della sfera originale (Ø 40,5 mm) e si inserisce nell'alloggiamento esistente. La ghiera originale, una volta riavvitata, la mantiene in posizione, senza clip né colla. Pezzo marcato «A/F».
Guida completa alle bocchette Astral / Fluidra →Misure e posa su una bocchetta Astral / Fluidra
Calibrata sulla sfera Ø 40,5 mm e sulla camera di ingresso Ø 27,3 mm di una bocchetta Astral / Fluidra, con la sua ghiera a 6 tacche. Getto principale Ø 14 mm tangente per il circuito, getto secondario Ø 8 mm di sbieco verso l'angolo morto. Posa: allentare la ghiera (tacche profonde 11 mm), cambiare la sfera, serrare con moderazione. Pezzo validato su una bocchetta Astral reale.
Una domanda su questa rotula?
Dove puntare il getto secondario della rotula Multidirezionale?
Verso l'angolo morto più vicino: il getto principale Ø 14 mm alimenta il circuito e il secondario Ø 8 mm parte di sbieco. I due getti sono fissi tra loro: orientare l'insieme prima di serrare la ghiera.
Il video mostra lo smontaggio su una bocchetta Astral / Fluidra. Sottotitoli FR, DE, ES, IT.
Come si installa
Il corpo sigillato nella parete non si muove. Solo la rotula interna si sgancia, a mano, con la piscina piena.
- 1
Allentare la ghiera a 6 tacche (a mano o con una chiave a denti) e rimuoverla.
- 2
Estrarre la rotula originale (sfera Ø 40,5 mm) dalla sua sede.
- 3
Inserire la rotula Zéphyo, getto basso verso il fondo, poi serrare la ghiera con moderazione.
- 4
Orientare il getto alto verso la parete successiva, nel senso del circuito d'acqua.
La rotula Multidirezionale per bocchette Astral / Fluidra
Su una bocchetta Astral / Fluidra, il cui foro originale è ritagliabile da Ø 15 a 24 mm, la rotula sostituisce quel getto unico con un getto principale Ø 14 mm e uno secondario Ø 8 mm, calibrati su una camera di ingresso Ø 27,3 mm. Il getto principale mantiene il circuito d'acqua e quello secondario tratta l'angolo morto senza spezzare la circolazione generale: il maggior guadagno di circolazione della gamma, fino a + 47 %* a pari portata.
* Valore calcolato a parità di portata, rispetto a un foro originale Ø 22 mm.
Caratteristiche
- Portata nominale
- 3,7 m³/h
- Getto principale — tangente
- Ø14,0 · +5°
- Getto secondario — angolo
- Ø8,0 · 0°
- Sezione totale
- 204 mm²
- Perdita di carico
- 2,00 m c.a.
- Trascinamento a 1 m
- 99,9 m³/h (×27,1)
- Diametro della sfera
- Ø 40,5 mm
- Materiale
- ASA trattato UV, bianco RAL 9010
Valori idraulici calcolati con il modello Zéphyo, non misurati in prova. Vedere il metodo di calcolo
Documentazione
Scheda tecnica del prodottoInviata su richiestaRichiedereGli schemi di installazione, i disegni quotati e i manuali di assistenza sono riservati a installatori e distributori con codice di accesso.
Richiedere accesso ProQuante ne servono, e su quali pareti?
Disegni la piscina nello Studio: il programma posiziona le bocchette, individua le zone a bassa circolazione e calcola il preventivo con questo articolo.
