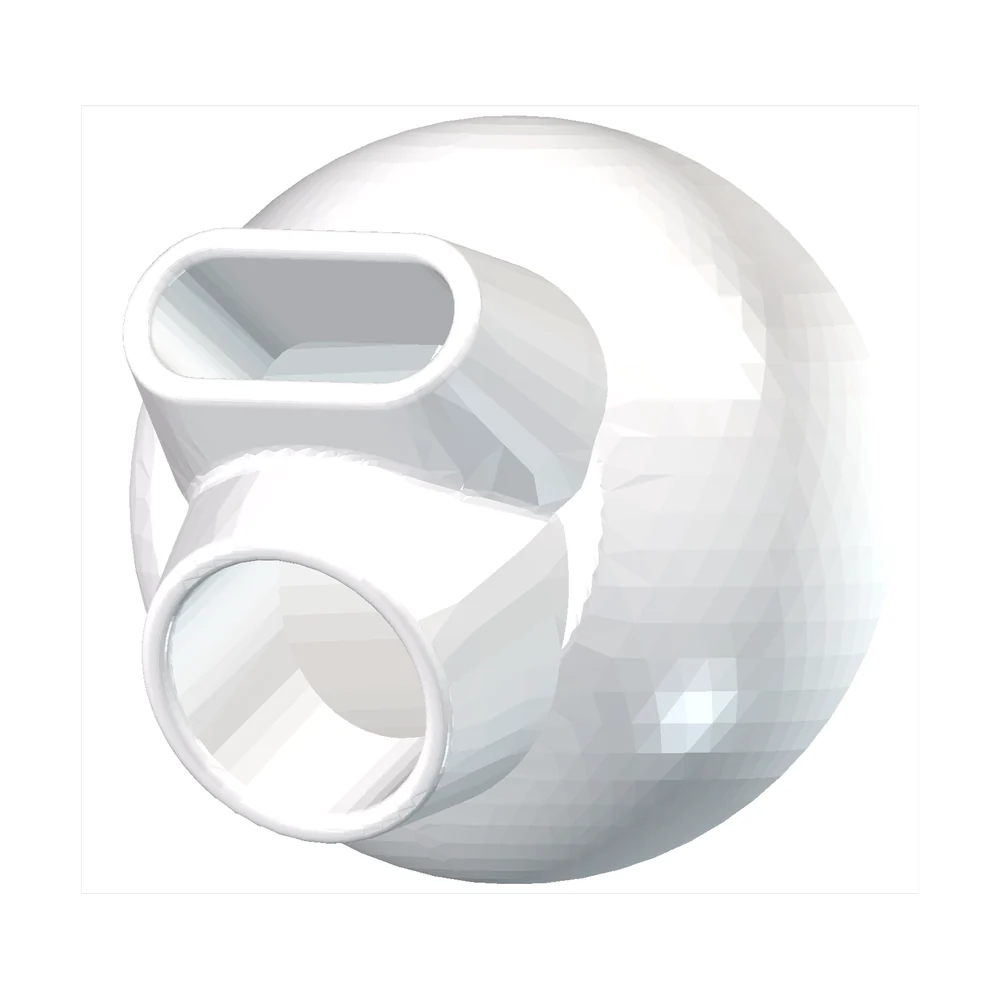

La rótula Zéphyo Doble flujo, frontal y salidas — el precio incluye solo la rótula.
Rótula Doble flujoCompatible con Astral / Fluidra
Ref. ZEP-AS-DB · ASA blancoDos chorros en lugar de uno: un chorro superior inclinado hacia la superficie que impulsa el circuito, y un chorro inferior oblongo que barre el fondo. A igual caudal, mucha más agua arrastrada.
IVA no aplicable conforme al art. 293 B del Código General de Impuestos francés (CGI).
- Instalación ultrarrápida: 2 minutos, sin herramientas y sin vaciar la piscina
- Disponible para 4 marcas: Astral/Fluidra, Hayward, Procopi/BWT y Weltico/Acis
- Compra tranquila: 2 años de garantía legal y 14 días para cambiar de opinión
- En stock — envío en 24 h laborables · Colissimo con seguimiento: 6,90 € en Francia, 15,90 € en la UE
Zéphyo es una pieza adaptable. Este producto no es una pieza original y no está fabricado, distribuido ni aprobado por los fabricantes de las marcas citadas. Las marcas y denominaciones citadas pertenecen a sus respectivos propietarios y se utilizan únicamente para indicar la compatibilidad del producto.
Comprobar que mi boquilla es realmente una Astral / Fluidra →
Su boquilla Astral / Fluidra
El cuerpo Astral / Fluidra se reconoce por su frontal redondo y su anillo de apriete dentado (6 muescas). La rótula Zéphyo tiene el mismo diámetro de esfera que la original (Ø 40,5 mm) y se aloja en el asiento existente. El anillo original, una vez enroscado de nuevo, la mantiene en su sitio, sin clip ni pegamento. Pieza marcada «A/F».
Guía completa sobre las boquillas Astral / Fluidra →Medidas e instalación en una boquilla Astral / Fluidra
Compatible con el anillo de 6 muescas de las boquillas Astral / Fluidra: esfera Ø 40,5 mm, garganta del anillo Ø 35,9 a 41,3 mm. La Doble flujo conserva sus secciones completas: chorro alto Ø 15 mm a +25°, chorro bajo oblongo 18 × 7 mm a −25°. Instalación: afloje el anillo a mano o con una llave de dientes en las muescas, cambie la esfera y apriete con moderación.
¿Una pregunta sobre esta rótula?
¿Hace falta una llave especial para el anillo dentado de Astral?
No necesariamente: se desenrosca a mano o con una llave de dientes que encaje en las 6 muescas. Al montar, basta un apriete moderado.
El vídeo muestra el desmontaje en una boquilla Astral / Fluidra. Subtítulos FR, DE, ES, IT.
Cómo se instala
El cuerpo sellado en la pared no se mueve. Solo la rótula interior se desencaja, a mano, con la piscina llena.
- 1
Afloje el anillo de 6 muescas (a mano o con una llave de dientes) y retírelo.
- 2
Extraiga la rótula original (esfera Ø 40,5 mm) de su alojamiento.
- 3
Coloque la rótula Zéphyo, chorro bajo hacia el fondo, y vuelva a apretar el anillo con moderación.
- 4
Oriente el chorro alto hacia la pared siguiente, en el sentido del bucle de agua.
La rótula Doble flujo para boquillas Astral / Fluidra
En una boquilla Astral / Fluidra, cuyo orificio original es recortable de Ø 15 a 24 mm, la rótula Doble flujo sustituye ese chorro único por dos chorros complementarios de sección fija: Ø 15 mm arriba, 18 × 7 mm abajo. El chorro alto, inclinado hacia la superficie, empuja el agua hacia los skimmers e impulsa el bucle de circulación; el chorro bajo, oblongo, barre el fondo donde el agua se estanca y se forman los depósitos. A igual caudal de bomba, se pone en movimiento más agua: una circulación más homogénea, sin cambiar de bomba.
Características
- Caudal nominal
- 4 m³/h
- Chorro alto — superficie
- Ø15,0 · +25°
- Chorro bajo — fondo
- alargado 18 × 7,0 · -25°
- Sección total
- 292 mm²
- Pérdida de carga
- 1,15 m c.a.
- Arrastre a 1 m
- 93,5 m³/h (×23,4)
- Diámetro de la esfera
- Ø 40,5 mm
- Material
- ASA tratado UV, blanco RAL 9010
Valores hidráulicos calculados con el modelo Zéphyo, no medidos en ensayo. Ver el método de cálculo
