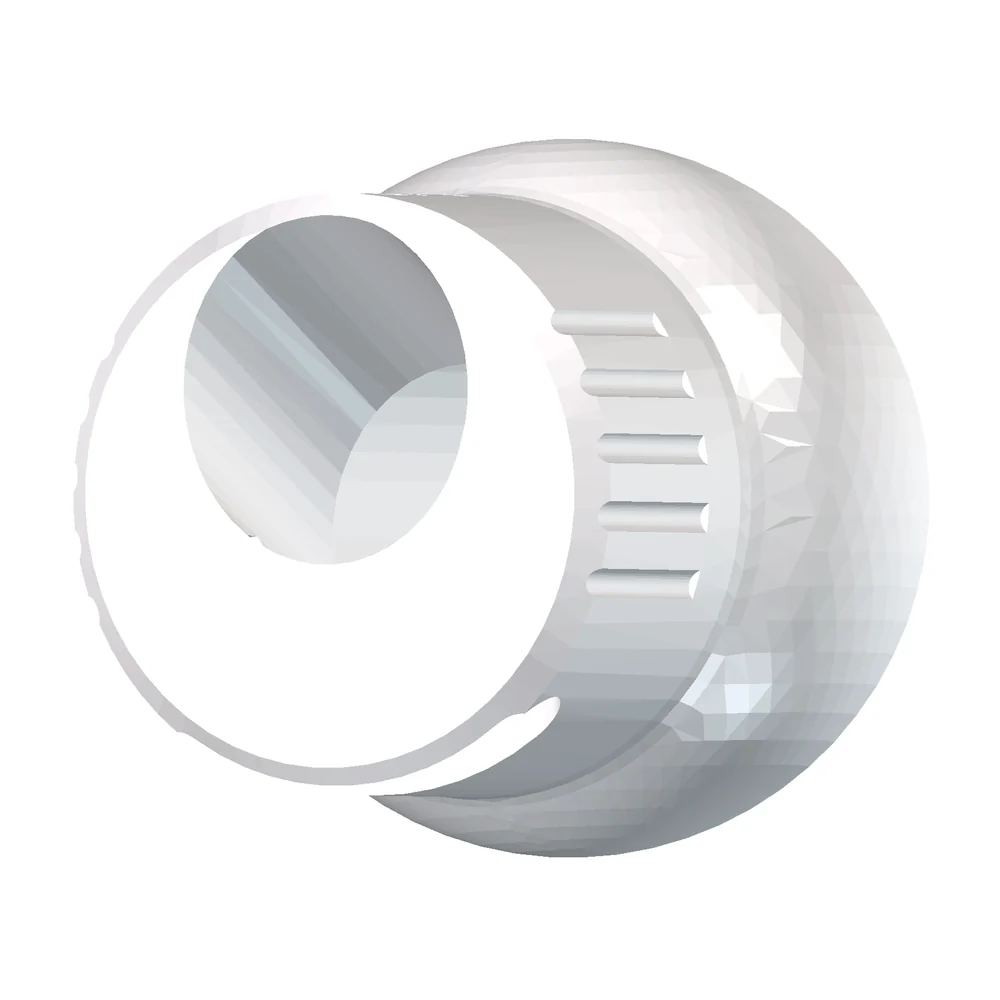

La rótula Zéphyo Escalera, frontal y salidas — el precio incluye solo la rótula.
Rótula EscaleraCompatible con Astral / Fluidra
Ref. ZEP-AS-ES · ASA blancoUn chorro superior hacia la superficie y una lámina de agua inferior que barre al pie de los escalones — donde el agua se estanca. Para poner en movimiento la zona más olvidada de la piscina.
IVA no aplicable conforme al art. 293 B del Código General de Impuestos francés (CGI).
- Instalación ultrarrápida: 2 minutos, sin herramientas y sin vaciar la piscina
- Disponible para 4 marcas: Astral/Fluidra, Hayward, Procopi/BWT y Weltico/Acis
- Compra tranquila: 2 años de garantía legal y 14 días para cambiar de opinión
- En stock — envío en 24 h laborables · Colissimo con seguimiento: 6,90 € en Francia, 15,90 € en la UE
Zéphyo es una pieza adaptable. Este producto no es una pieza original y no está fabricado, distribuido ni aprobado por los fabricantes de las marcas citadas. Las marcas y denominaciones citadas pertenecen a sus respectivos propietarios y se utilizan únicamente para indicar la compatibilidad del producto.
Comprobar que mi boquilla es realmente una Astral / Fluidra →
Su boquilla Astral / Fluidra
El cuerpo Astral / Fluidra se reconoce por su frontal redondo y su anillo de apriete dentado (6 muescas). La rótula Zéphyo tiene el mismo diámetro de esfera que la original (Ø 40,5 mm) y se aloja en el asiento existente. El anillo original, una vez enroscado de nuevo, la mantiene en su sitio, sin clip ni pegamento. Pieza marcada «A/F».
Guía completa sobre las boquillas Astral / Fluidra →Medidas e instalación en una boquilla Astral / Fluidra
Para la boquilla de escalera Astral / Fluidra: esfera Ø 40,5 mm, retenida por el anillo de 6 muescas (garganta Ø 35,9 a 41,3 mm). Chorro alto Ø 18 mm a +25° y lámina baja 24 × 5 mm a −90° bajo la nariz. Atención: la nariz de la boquilla sobresale unos 10 mm y una llave de vaso profunda topa con ella; use una llave plana de dientes, en semianillo.
¿Una pregunta sobre esta rótula?
¿Qué diferencia hay entre la Doble flujo y la Escalera en una boquilla Astral?
Misma esfera y mismo anillo (Ø 40,5 mm, 6 muescas). La Escalera sustituye el chorro bajo oblongo por una lámina de 24 × 5 mm a −90° bajo la nariz, para barrer los escalones; su chorro alto pasa de Ø 15 a Ø 18 mm.
El vídeo muestra el desmontaje en una boquilla Astral / Fluidra. Subtítulos FR, DE, ES, IT.
Cómo se instala
El cuerpo sellado en la pared no se mueve. Solo la rótula interior se desencaja, a mano, con la piscina llena.
- 1
Afloje el anillo de 6 muescas (a mano o con una llave de dientes) y retírelo.
- 2
Extraiga la rótula original (esfera Ø 40,5 mm) de su alojamiento.
- 3
Coloque la rótula Zéphyo, chorro bajo hacia el fondo, y vuelva a apretar el anillo con moderación.
- 4
Oriente el chorro alto hacia la pared siguiente, en el sentido del bucle de agua.
La rótula Escalera para boquillas Astral / Fluidra
En una boquilla de escalera Astral / Fluidra, la rótula Escalera sustituye el orificio original (recortable de Ø 15 a 24 mm) por un chorro alto de Ø 18 mm y una lámina baja de 24 × 5 mm bajo la nariz. Pensada para escaleras y playas sumergidas: la lámina de agua baja barre los escalones de un extremo a otro e impide que el agua se estanque en los rellanos, donde suelen acumularse polvo, polen y depósitos. Mismo caudal de bomba, una escalera por fin con circulación.
Características
- Caudal nominal
- 4 m³/h
- Chorro alto — superficie
- Ø18,0 · +25°
- Lámina de agua inferior — ranura
- ranura 24 × 5 · -90°
- Sección total
- 369 mm²
- Pérdida de carga
- 0,78 m c.a.
- Arrastre a 1 m
- 81,1 m³/h (×20,3)
- Diámetro de la esfera
- Ø 40,5 mm
- Material
- ASA tratado UV, blanco RAL 9010
Valores hidráulicos calculados con el modelo Zéphyo, no medidos en ensayo. Ver el método de cálculo
Documentación
Ficha técnica del productoEnviada bajo peticiónSolicitarLos esquemas de instalación, planos acotados y manuales de posventa están reservados a instaladores y distribuidores con código de acceso.
Solicitar acceso Pro¿Cuántas necesita, y en qué paredes?
Dibuje la piscina en el Studio: coloca las boquillas, detecta las zonas de baja circulación y calcula el presupuesto con esta referencia.
