La rótula Zéphyo Doble flujo, frontal y salidas — el precio incluye solo la rótula.
Rótula Doble flujoCompatible con Hayward

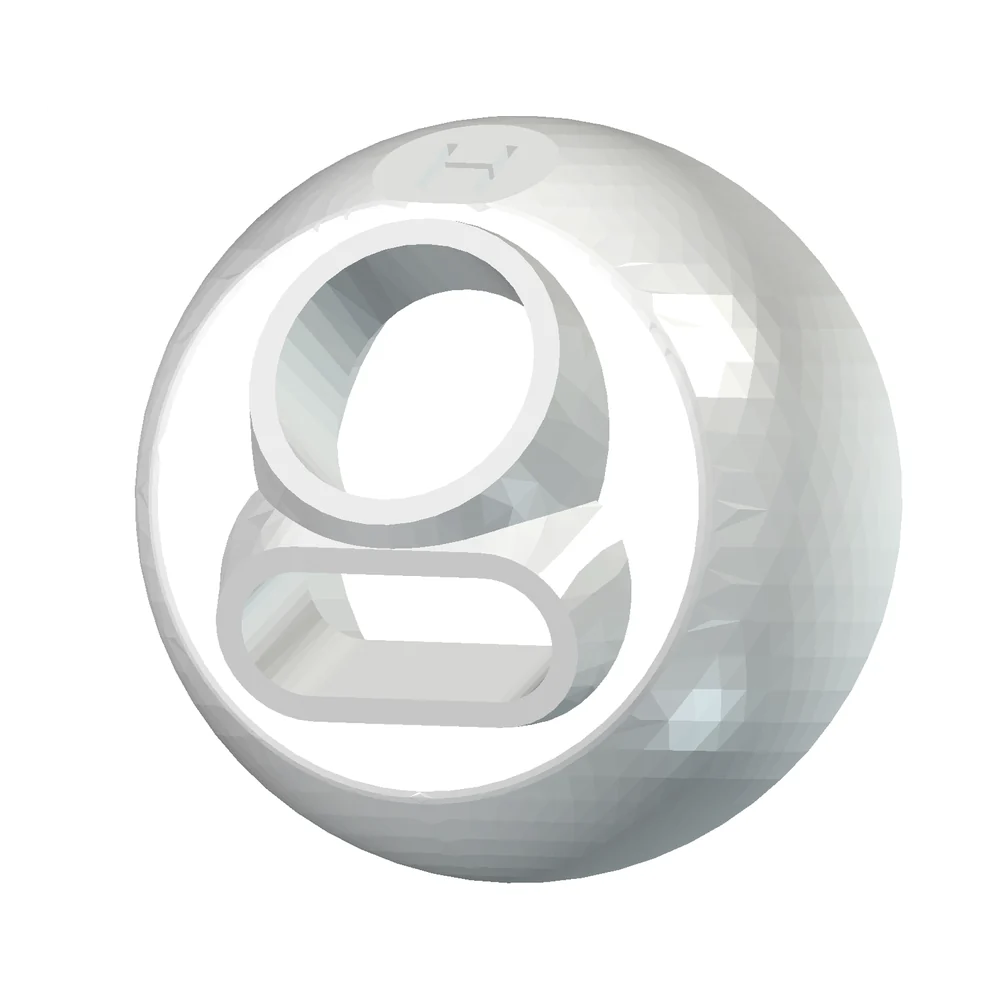

Ref. ZEP-HA-DB · ASA blancoDos chorros en lugar de uno: un chorro superior inclinado hacia la superficie que impulsa el circuito, y un chorro inferior oblongo que barre el fondo. A igual caudal, mucha más agua arrastrada.
IVA no aplicable conforme al art. 293 B del Código General de Impuestos francés (CGI).
- Instalación ultrarrápida: 2 minutos, sin herramientas y sin vaciar la piscina
- Disponible para 4 marcas: Astral/Fluidra, Hayward, Procopi/BWT y Weltico/Acis
- Compra tranquila: 2 años de garantía legal y 14 días para cambiar de opinión
- En stock — envío en 24 h laborables · Colissimo con seguimiento: 6,90 € en Francia, 15,90 € en la UE
Zéphyo es una pieza adaptable. Este producto no es una pieza original y no está fabricado, distribuido ni aprobado por los fabricantes de las marcas citadas. Las marcas y denominaciones citadas pertenecen a sus respectivos propietarios y se utilizan únicamente para indicar la compatibilidad del producto.
Comprobar que mi boquilla es realmente una Hayward →
Su boquilla Hayward
El cuerpo Hayward (Cofies 3312 para piscina de hormigón / 3315 para liner) consta de tres piezas: cuerpo empotrado, rótula y anillo roscado. La rótula Zéphyo tiene una esfera de Ø 39 mm y pasa por la abertura de Ø 31,3 mm del anillo. El anillo original, una vez enroscado de nuevo, la mantiene en su sitio; los chorros quedan fijos tras orientarlos. Pieza marcada «H».
Guía completa sobre las boquillas Hayward →Medidas e instalación en una boquilla Hayward
Compatible con la boquilla Cofies de Hayward (3315 liner, 3312 hormigón): esfera Ø 39 mm, anillo roscado de Ø interior 31,3 mm, rótula de unos 24,5 mm de altura. Chorros más ajustados para pasar el anillo: chorro alto Ø 14 mm a +22°, chorro bajo oblongo 17 × 6,8 mm a −22°. Instalación: desenrosque el anillo, cambie la esfera y vuelva a enroscarlo a mano: el anillo retiene la rótula.
¿Una pregunta sobre esta rótula?
Mi Hayward es un Cofies 3312 de hormigón: ¿sirve la rótula?
Sí: el Cofies 3312 (hormigón) y el 3315 (liner) tienen el mismo cuerpo de boquilla. La esfera de Ø 39 mm y el anillo de Ø 31,3 mm son idénticos.
El vídeo muestra el desmontaje en una boquilla Hayward. Subtítulos FR, DE, ES, IT.
Cómo se instala
El cuerpo sellado en la pared no se mueve. Solo la rótula interior se desencaja, a mano, con la piscina llena.
- 1
Desenrosque el anillo roscado (Ø interior 31,3 mm) de la boquilla Cofies.
- 2
Extraiga la rótula original (esfera Ø 39 mm) de su alojamiento.
- 3
Coloque la rótula Zéphyo, chorro bajo hacia el fondo, y vuelva a enroscar el anillo a mano: captura la esfera.
- 4
Oriente el chorro alto hacia la pared siguiente, en el sentido del bucle de agua.
La rótula Doble flujo para boquillas Hayward

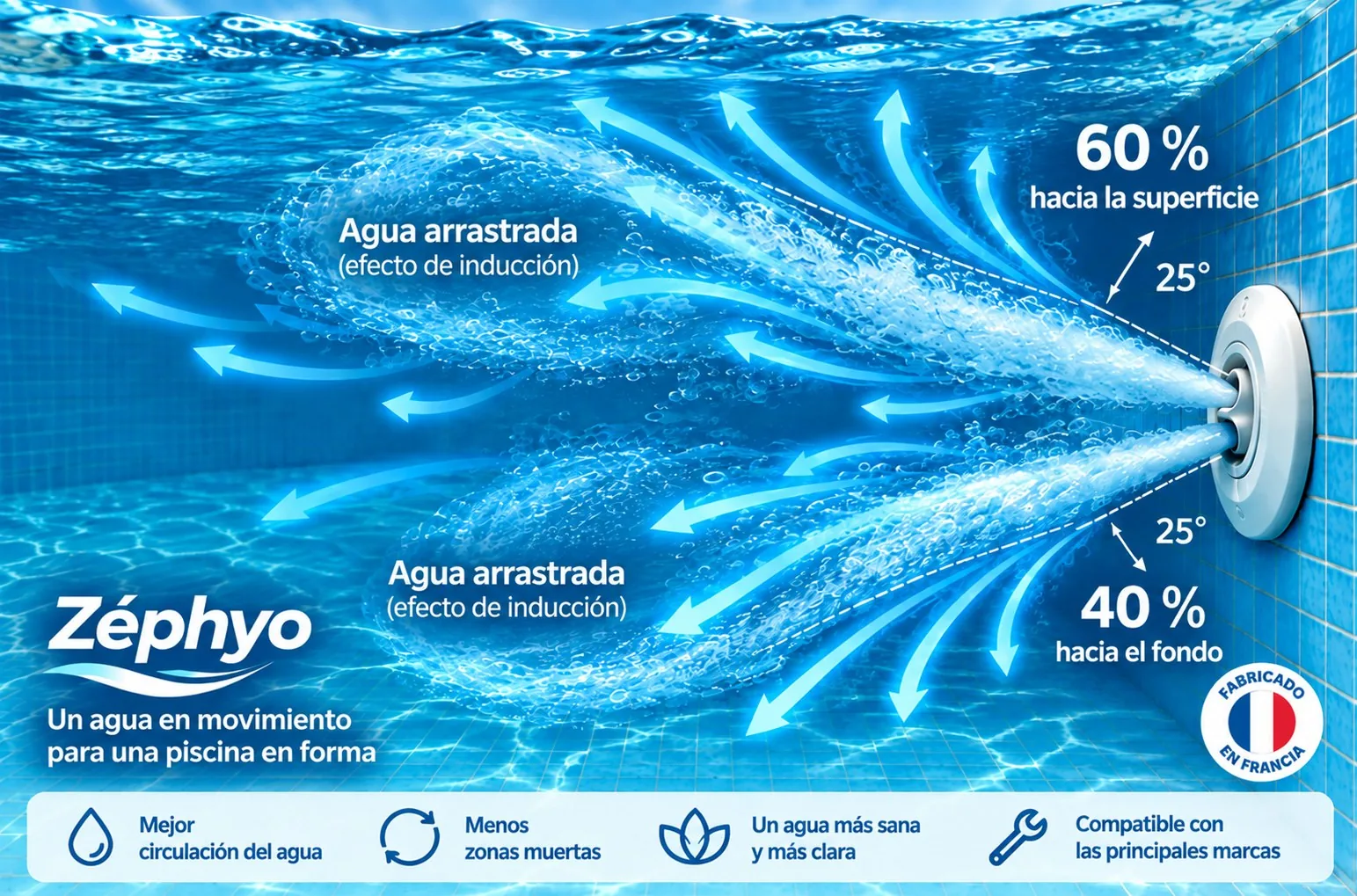

En una boquilla Cofies de Hayward, la rótula Doble flujo sustituye el orificio único original de Ø 23,3 mm por dos chorros más ajustados para pasar el anillo de 31,3 mm: Ø 14 mm arriba, 17 × 6,8 mm abajo. El chorro alto, inclinado hacia la superficie, empuja el agua hacia los skimmers e impulsa el bucle de circulación; el chorro bajo, oblongo, barre el fondo donde el agua se estanca y se forman los depósitos. A igual caudal de bomba, se pone en movimiento más agua: una circulación más homogénea, sin cambiar de bomba.
Características
- Caudal nominal
- 4 m³/h
- Chorro alto — superficie
- Ø14,0 · +22°
- Chorro bajo — fondo
- alargado 17 × 6,8 · -22°
- Sección total
- 260 mm²
- Pérdida de carga
- 1,46 m c.a.
- Arrastre a 1 m
- 99,3 m³/h (×24,8)
- Diámetro de la esfera
- Ø 39 mm
- Material
- ASA tratado UV, blanco RAL 9010
Valores hidráulicos calculados con el modelo Zéphyo, no medidos en ensayo. Ver el método de cálculo
Documentación
Ficha técnica del productoEnviada bajo peticiónSolicitarLos esquemas de instalación, planos acotados y manuales de posventa están reservados a instaladores y distribuidores con código de acceso.
Solicitar acceso Pro¿Cuántas necesita, y en qué paredes?
Dibuje la piscina en el Studio: coloca las boquillas, detecta las zonas de baja circulación y calcula el presupuesto con esta referencia.
