Das Zéphyo-Kugelgelenk Treppenbereich, Front und Auslässe – der Preis umfasst nur das Gelenk.
Kugelgelenk TreppenbereichKompatibel mit Procopi / BWT

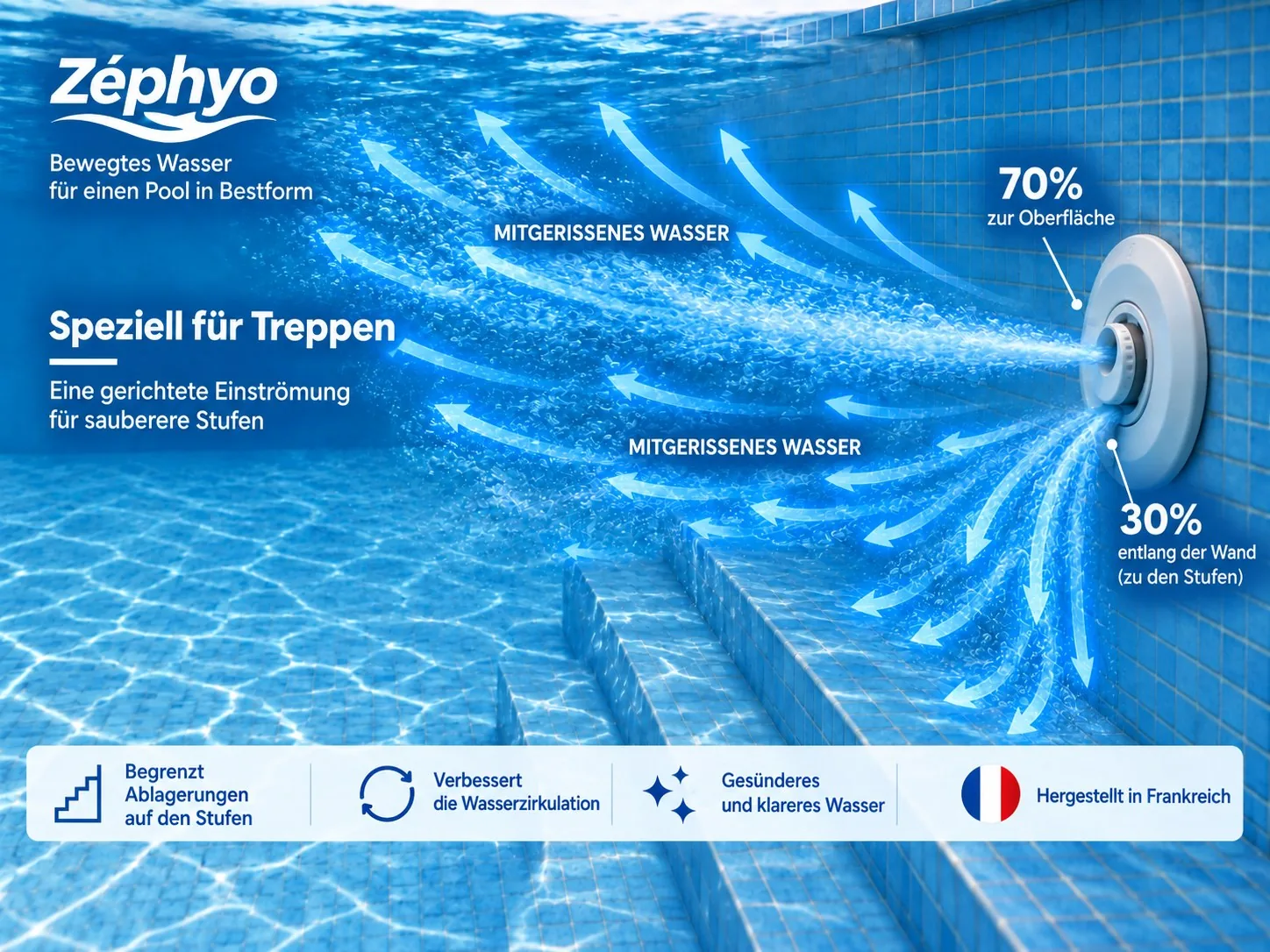

Art.-Nr. ZEP-PB-ES · ASA weißEin oberer Strahl zur Oberfläche und eine flache untere Wasserklinge am Fuß der Stufen – dort, wo das Wasser steht. Um die am häufigsten vergessene Zone des Beckens umzuwälzen.
Keine Umsatzsteuer gemäß Art. 293 B des französischen Steuergesetzbuchs (CGI).
- Blitzschnell montiert: 2 Minuten, ohne Werkzeug, ohne das Becken zu entleeren
- Für 4 Marken erhältlich: Astral/Fluidra, Hayward, Procopi/BWT und Weltico/Acis
- Sorgenfrei kaufen: 2 Jahre gesetzliche Gewährleistung und 14 Tage Rückgaberecht
- Auf Lager – Versand innerhalb eines Werktags · Colissimo mit Sendungsverfolgung: 6,90 € in Frankreich, 15,90 € in der EU
Zéphyo ist ein kompatibles Ersatzteil. Dieses Produkt ist kein Originalteil und wird von den genannten Markenherstellern weder hergestellt noch vertrieben oder genehmigt. Die genannten Marken und Bezeichnungen gehören ihren jeweiligen Eigentümern und werden ausschließlich zur Angabe der Produktkompatibilität verwendet.
Prüfen, ob meine Düse wirklich eine Procopi / BWT ist →
Ihre Procopi / BWT-Einlaufdüse
Der Düsenkörper von Procopi / BWT folgt demselben Dreiteile-Prinzip. Die Kugel hat Ø 39,8 mm, der breitere Ring eine Öffnung von Ø 34,7 mm. Dadurch sind größere Auslässe möglich: Das Zéphyo-Kugelgelenk für Procopi besitzt daher größere Wasserquerschnitte als die Hayward-Ausführung. Es wird vom wieder eingeschraubten Originalring gehalten. Kennzeichnung „P/B“.
Vollständiger Leitfaden für Procopi / BWT-Einlaufdüsen →Maße und Montage an einer Procopi / BWT-Düse
Für Procopi/BWT-Düsen: Kugel Ø 39,8 mm, Gewindering Ø 34,7 mm. Oberer Strahl Ø 17 mm bei +25° und untere Wasserklinge 22 × 5 mm bei −90° zu den Stufen. Montage: wie im Hayward-Video (Gewindering); abschrauben, Gelenk tauschen, von Hand ohne Kraft festschrauben.
Eine Frage zu diesem Kugelgelenk?
Welches Video gilt für eine Procopi/BWT-Treppendüse?
Das der Hayward- und Procopi-Produktseiten: Beide werden gleich zerlegt (Gewindering). Das Treppenbereich-Gelenk bringt lediglich die untere Klinge 22 × 5 mm mit, die zu den Stufen auszurichten ist.
Das Video zeigt die Demontage an einer Hayward-Düse — die Methode ist bei Procopi / BWT identisch. Untertitel FR, DE, ES, IT.
So wird es montiert
Der in der Wand eingelassene Düsenkörper bleibt. Nur das innere Gelenk wird bei gefülltem Becken von Hand ausgeclipst.
- 1
Schrauben Sie den Gewindering (Innen-Ø 34,7 mm) der Düse ab.
- 2
Nehmen Sie das Originalgelenk (Kugel Ø 39,8 mm, Höhe 28,2 mm) aus seiner Aufnahme.
- 3
Setzen Sie das Zéphyo-Gelenk ein, unterer Strahl zum Boden, und schrauben Sie den Ring von Hand ohne Kraft wieder fest.
- 4
Richten Sie den oberen Strahl zur nächsten Wand aus, in Richtung des Strömungskreislaufs.
Das Treppenbereich-Kugelgelenk für Procopi / BWT-Einlaufdüsen
Bei einer Procopi/BWT-Düse ersetzt das Treppenbereich-Gelenk die Originalöffnung von Ø 21,6 mm durch einen oberen Strahl von Ø 17 mm und eine untere Klinge von 22 × 5 mm; der 34,7-mm-Ring erlaubt weitere Austritte. Für Treppen und Strandzonen gedacht: Die flache untere Wasserklinge bestreicht die Stufen von einem Ende zum anderen und verhindert, dass das Wasser auf den Podesten steht, wo sich sonst Staub, Pollen und Ablagerungen sammeln. Gleicher Pumpendurchfluss, endlich eine durchströmte Treppe.
Technische Daten
- Nenndurchfluss
- 4 m³/h
- Oberer Strahl — Oberfläche
- Ø17,0 · +25°
- Untere Wasserklinge – Schlitz
- Schlitz 22 × 5 · -90°
- Gesamtquerschnitt
- 332 mm²
- Druckverlust
- 0,97 mWS
- Mitführung bei 1 m
- 85,6 m³/h (×21,4)
- Kugeldurchmesser
- Ø 40 mm
- Material
- ASA UV-beständig, weiß RAL 9010
Hydraulische Werte mit dem Zéphyo-Modell berechnet, nicht im Versuch gemessen. Berechnungsmethode ansehen
Dokumentation
Technisches ProduktdatenblattAuf AnfrageAnfordernMontagepläne, Maßzeichnungen und Serviceanleitungen sind Installateuren und Händlern mit Zugangscode vorbehalten.
Pro-Zugang anfragenWie viele brauchen Sie, und an welchen Wänden?
Zeichnen Sie das Becken im Studio: Es platziert die Düsen, erkennt Totzonen und Bereiche mit geringer Wasserzirkulation und erstellt das Angebot anhand dieses Artikels.
