Das Zéphyo-Kugelgelenk Multidirektional, Front und Auslässe – der Preis umfasst nur das Gelenk.
Kugelgelenk MultidirektionalKompatibel mit Procopi / BWT

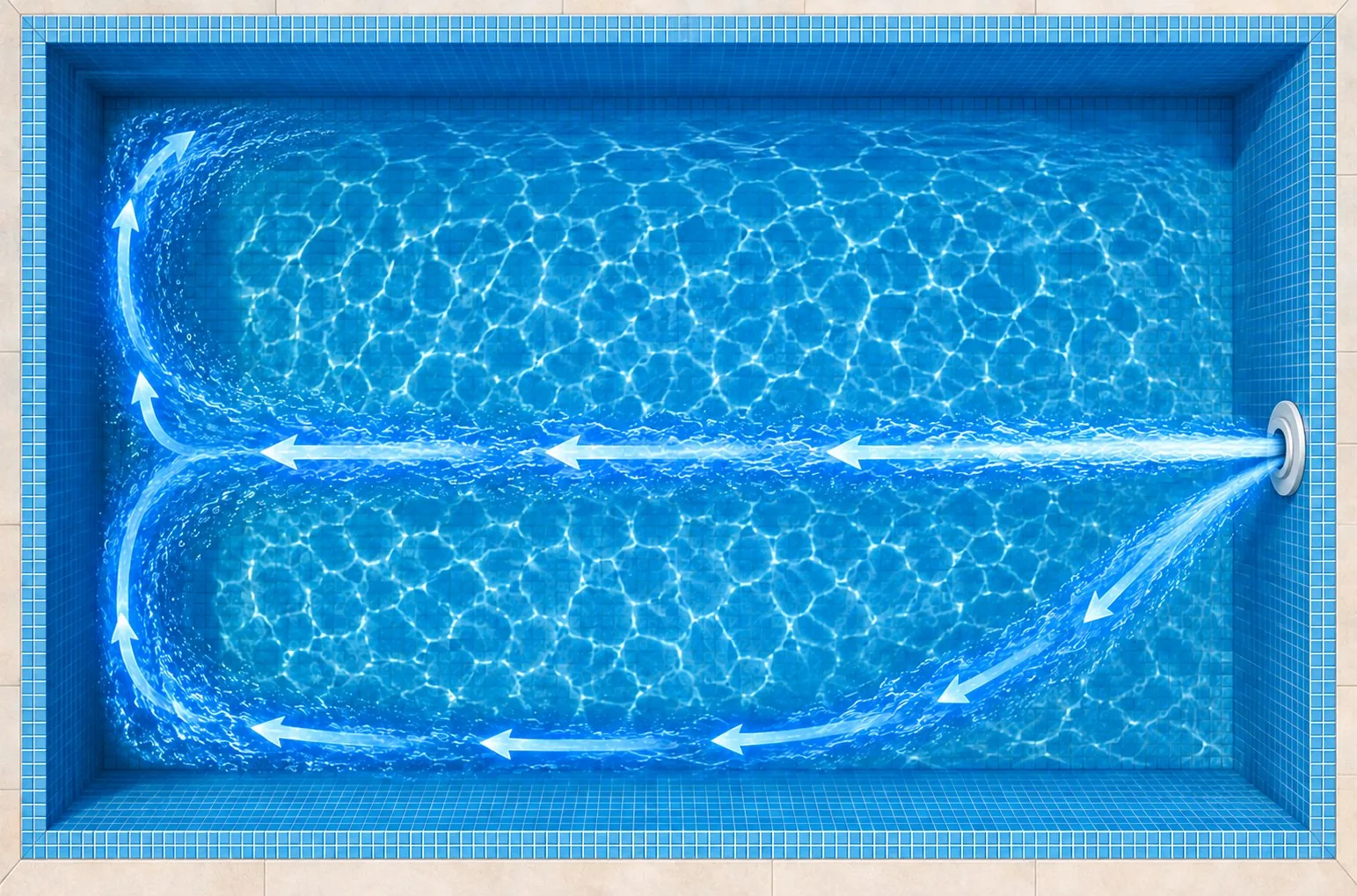

Art.-Nr. ZEP-PB-MULTI · ASA weißZwei divergierende Strömungen: ein tangentialer Hauptstrahl, der den Strömungskreislauf speist, und ein Nebenstrahl zur Totzone. Behandelt die Ecke, ohne die Zirkulation zu stören.
Keine Umsatzsteuer gemäß Art. 293 B des französischen Steuergesetzbuchs (CGI).
- Blitzschnell montiert: 2 Minuten, ohne Werkzeug, ohne das Becken zu entleeren
- Für 4 Marken erhältlich: Astral/Fluidra, Hayward, Procopi/BWT und Weltico/Acis
- Sorgenfrei kaufen: 2 Jahre gesetzliche Gewährleistung und 14 Tage Rückgaberecht
- Auf Lager – Versand innerhalb eines Werktags · Colissimo mit Sendungsverfolgung: 6,90 € in Frankreich, 15,90 € in der EU
Zéphyo ist ein kompatibles Ersatzteil. Dieses Produkt ist kein Originalteil und wird von den genannten Markenherstellern weder hergestellt noch vertrieben oder genehmigt. Die genannten Marken und Bezeichnungen gehören ihren jeweiligen Eigentümern und werden ausschließlich zur Angabe der Produktkompatibilität verwendet.
Prüfen, ob meine Düse wirklich eine Procopi / BWT ist →
Ihre Procopi / BWT-Einlaufdüse
Der Düsenkörper von Procopi / BWT folgt demselben Dreiteile-Prinzip. Die Kugel hat Ø 39,8 mm, der breitere Ring eine Öffnung von Ø 34,7 mm. Dadurch sind größere Auslässe möglich: Das Zéphyo-Kugelgelenk für Procopi besitzt daher größere Wasserquerschnitte als die Hayward-Ausführung. Es wird vom wieder eingeschraubten Originalring gehalten. Kennzeichnung „P/B“.
Vollständiger Leitfaden für Procopi / BWT-Einlaufdüsen →Maße und Montage an einer Procopi / BWT-Düse
Abgestimmt auf die Kugel Ø 39,8 mm und die Aufnahmekammer Ø 29,6 mm – die weiteste der vier Familien – der Procopi/BWT-Düsen. Hauptstrahl Ø 14 mm tangential, Nebenstrahl Ø 8 mm schräg zur Totzone. Montage: Gewindering Ø 34,7 mm abschrauben, 28,2 mm hohes Gelenk tauschen, wieder festschrauben. An einer echten Procopi/BWT-Düse geprüftes Teil.
Eine Frage zu diesem Kugelgelenk?
Warum ist die Procopi/BWT-Aufnahmekammer weiter?
Sie misst Ø 29,6 mm, gegenüber 27 bis 27,3 mm bei den anderen Familien. Das Multidirektional-Gelenk ist darauf abgestimmt, mit einer Kugel Ø 39,8 mm und 28,2 mm Höhe.
Das Video zeigt die Demontage an einer Hayward-Düse — die Methode ist bei Procopi / BWT identisch. Untertitel FR, DE, ES, IT.
So wird es montiert
Der in der Wand eingelassene Düsenkörper bleibt. Nur das innere Gelenk wird bei gefülltem Becken von Hand ausgeclipst.
- 1
Schrauben Sie den Gewindering (Innen-Ø 34,7 mm) der Düse ab.
- 2
Nehmen Sie das Originalgelenk (Kugel Ø 39,8 mm, Höhe 28,2 mm) aus seiner Aufnahme.
- 3
Setzen Sie das Zéphyo-Gelenk ein, unterer Strahl zum Boden, und schrauben Sie den Ring von Hand ohne Kraft wieder fest.
- 4
Richten Sie den oberen Strahl zur nächsten Wand aus, in Richtung des Strömungskreislaufs.
Das Multidirektional-Kugelgelenk für Procopi / BWT-Einlaufdüsen
Bei einer Procopi/BWT-Düse ersetzt das Gelenk die Originalöffnung von Ø 21,6 mm durch einen Hauptstrahl von Ø 14 mm und einen Nebenstrahl von Ø 8 mm, abgestimmt auf eine Aufnahmekammer von Ø 29,6 mm, die weiteste der vier Familien. Der Hauptstrahl hält den Wasserkreislauf in Gang, der Nebenstrahl bearbeitet die Totzone, ohne den allgemeinen Kreislauf zu stören: der höchste Umwälzgewinn der Reihe, bis zu + 47 %* bei gleichem Durchfluss.
* Berechneter Wert bei gleichem Durchfluss, im Vergleich zu einer Original-Bohrung Ø 22 mm.
Technische Daten
- Nenndurchfluss
- 3,7 m³/h
- Hauptstrahl — tangential
- Ø14,0 · +5°
- Nebenstrahl — Ecke
- Ø8,0 · 0°
- Gesamtquerschnitt
- 204 mm²
- Druckverlust
- 2,00 mWS
- Mitführung bei 1 m
- 99,9 m³/h (×27,1)
- Kugeldurchmesser
- Ø 40 mm
- Material
- ASA UV-beständig, weiß RAL 9010
Hydraulische Werte mit dem Zéphyo-Modell berechnet, nicht im Versuch gemessen. Berechnungsmethode ansehen
Dokumentation
Technisches ProduktdatenblattAuf AnfrageAnfordernMontagepläne, Maßzeichnungen und Serviceanleitungen sind Installateuren und Händlern mit Zugangscode vorbehalten.
Pro-Zugang anfragenWie viele brauchen Sie, und an welchen Wänden?
Zeichnen Sie das Becken im Studio: Es platziert die Düsen, erkennt Totzonen und Bereiche mit geringer Wasserzirkulation und erstellt das Angebot anhand dieses Artikels.
