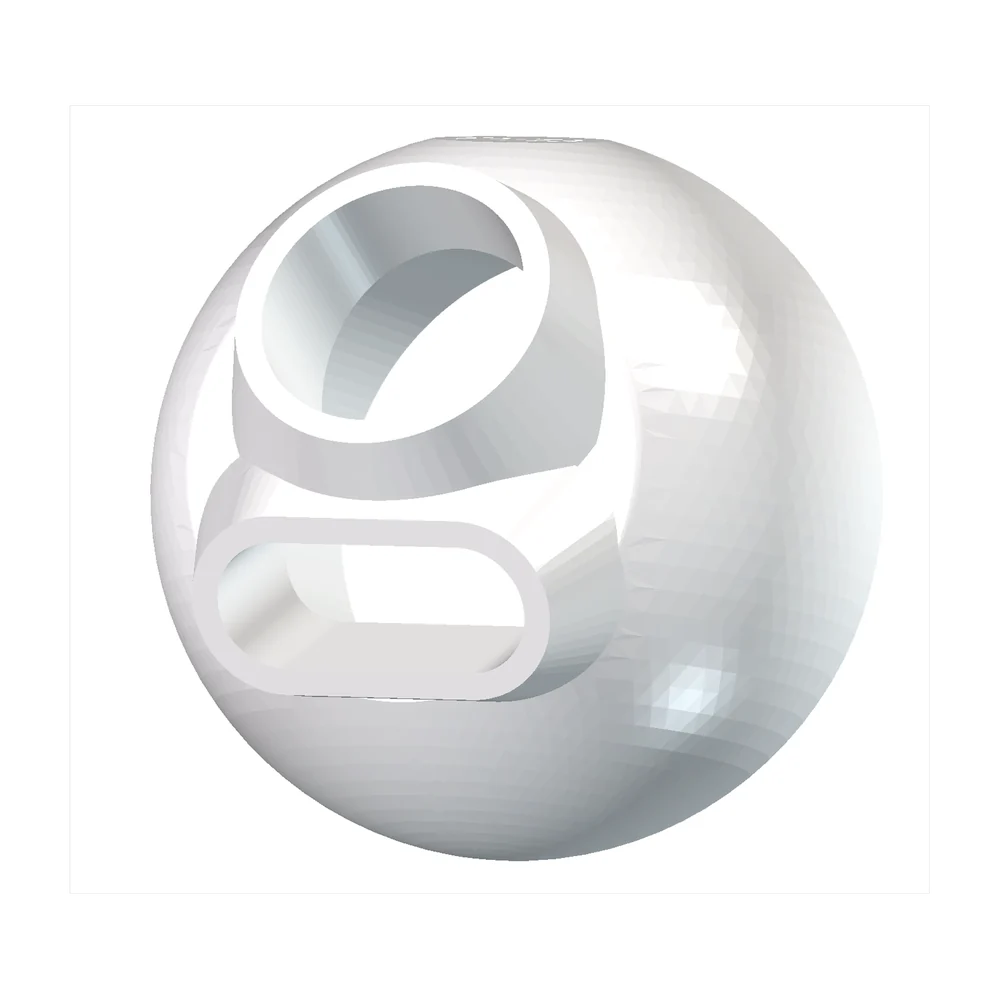

Das Zéphyo-Kugelgelenk Doppelstrom, Front und Auslässe – der Preis umfasst nur das Gelenk.
Kugelgelenk DoppelstromKompatibel mit Procopi / BWT
Art.-Nr. ZEP-PB-DB · ASA weißZwei Strahlen statt einem: ein oberer, zur Oberfläche geneigter Strahl, der den Strömungskreislauf antreibt, und ein unterer Langlochstrahl, der den Boden bestreicht. Bei gleichem Durchfluss wird deutlich mehr Wasser mitgeführt.
Keine Umsatzsteuer gemäß Art. 293 B des französischen Steuergesetzbuchs (CGI).
- Blitzschnell montiert: 2 Minuten, ohne Werkzeug, ohne das Becken zu entleeren
- Für 4 Marken erhältlich: Astral/Fluidra, Hayward, Procopi/BWT und Weltico/Acis
- Sorgenfrei kaufen: 2 Jahre gesetzliche Gewährleistung und 14 Tage Rückgaberecht
- Auf Lager – Versand innerhalb eines Werktags · Colissimo mit Sendungsverfolgung: 6,90 € in Frankreich, 15,90 € in der EU
Zéphyo ist ein kompatibles Ersatzteil. Dieses Produkt ist kein Originalteil und wird von den genannten Markenherstellern weder hergestellt noch vertrieben oder genehmigt. Die genannten Marken und Bezeichnungen gehören ihren jeweiligen Eigentümern und werden ausschließlich zur Angabe der Produktkompatibilität verwendet.
Prüfen, ob meine Düse wirklich eine Procopi / BWT ist →
Ihre Procopi / BWT-Einlaufdüse
Der Düsenkörper von Procopi / BWT folgt demselben Dreiteile-Prinzip. Die Kugel hat Ø 39,8 mm, der breitere Ring eine Öffnung von Ø 34,7 mm. Dadurch sind größere Auslässe möglich: Das Zéphyo-Kugelgelenk für Procopi besitzt daher größere Wasserquerschnitte als die Hayward-Ausführung. Es wird vom wieder eingeschraubten Originalring gehalten. Kennzeichnung „P/B“.
Vollständiger Leitfaden für Procopi / BWT-Einlaufdüsen →Maße und Montage an einer Procopi / BWT-Düse
Passend zum Gewindering der Procopi/BWT-Düsen: Kugel Ø 39,8 mm, Ring mit Innen-Ø 34,7 mm (Tiefe 6,7 mm), Gelenkhöhe 28,2 mm. Weiter Ring, daher Strahlen mit vollem Querschnitt: oberer Strahl Ø 15 mm bei +25°, unterer ovaler Strahl 18 × 7,2 mm bei −25°. Montage: Zur Bestätigung am Originalgelenk 28 mm Höhe nachmessen, abschrauben, tauschen, wieder festschrauben.
Eine Frage zu diesem Kugelgelenk?
Warum sind die Strahlen größer als bei Hayward?
Der Procopi/BWT-Ring öffnet 34,7 mm statt 31,3 mm: Der obere Strahl behält Ø 15 mm (bei Hayward Ø 14 mm), der untere 18 × 7,2 mm (bei Hayward 17 × 6,8 mm).
Das Video zeigt die Demontage an einer Hayward-Düse — die Methode ist bei Procopi / BWT identisch. Untertitel FR, DE, ES, IT.
So wird es montiert
Der in der Wand eingelassene Düsenkörper bleibt. Nur das innere Gelenk wird bei gefülltem Becken von Hand ausgeclipst.
- 1
Schrauben Sie den Gewindering (Innen-Ø 34,7 mm) der Düse ab.
- 2
Nehmen Sie das Originalgelenk (Kugel Ø 39,8 mm, Höhe 28,2 mm) aus seiner Aufnahme.
- 3
Setzen Sie das Zéphyo-Gelenk ein, unterer Strahl zum Boden, und schrauben Sie den Ring von Hand ohne Kraft wieder fest.
- 4
Richten Sie den oberen Strahl zur nächsten Wand aus, in Richtung des Strömungskreislaufs.
Das Doppelstrom-Kugelgelenk für Procopi / BWT-Einlaufdüsen

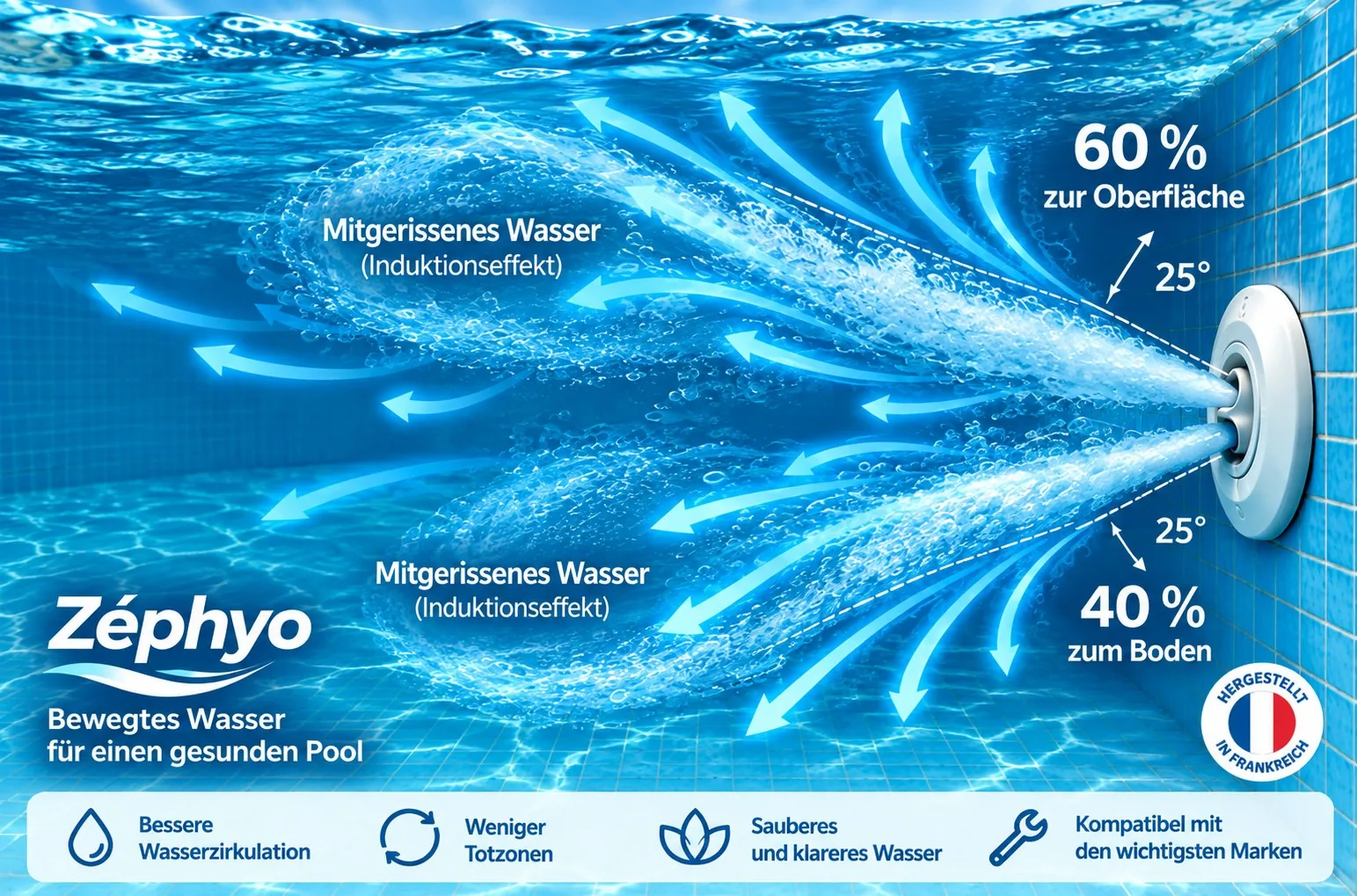

Bei einer Procopi/BWT-Düse ersetzt das Doppelstrom-Gelenk die Originalöffnung von Ø 21,6 mm durch zwei Strahlen mit vollem Querschnitt, dank des 34,7-mm-Rings: Ø 15 mm oben, 18 × 7,2 mm unten. Der obere, zur Oberfläche geneigte Strahl treibt das Wasser zu den Skimmern und startet den Strömungskreislauf; der untere, ovale Strahl streicht über den Boden, wo das Wasser steht und sich Ablagerungen bilden. Bei gleichem Pumpendurchfluss kommt mehr Wasser in Bewegung: eine gleichmäßigere Umwälzung, ohne die Pumpe zu wechseln.
Technische Daten
- Nenndurchfluss
- 4 m³/h
- Oberer Strahl — Oberfläche
- Ø15,0 · +25°
- Unterer Strahl — Boden
- länglich 18 × 7,2 · -25°
- Gesamtquerschnitt
- 295 mm²
- Druckverlust
- 1,13 mWS
- Mitführung bei 1 m
- 93 m³/h (×23,3)
- Kugeldurchmesser
- Ø 40 mm
- Material
- ASA UV-beständig, weiß RAL 9010
Hydraulische Werte mit dem Zéphyo-Modell berechnet, nicht im Versuch gemessen. Berechnungsmethode ansehen
Dokumentation
Technisches ProduktdatenblattAuf AnfrageAnfordernMontagepläne, Maßzeichnungen und Serviceanleitungen sind Installateuren und Händlern mit Zugangscode vorbehalten.
Pro-Zugang anfragenWie viele brauchen Sie, und an welchen Wänden?
Zeichnen Sie das Becken im Studio: Es platziert die Düsen, erkennt Totzonen und Bereiche mit geringer Wasserzirkulation und erstellt das Angebot anhand dieses Artikels.
