La rotula Zéphyo Scala, frontale e uscite — il prezzo comprende solo la rotula.
Rotula ScalaCompatibile con Hayward

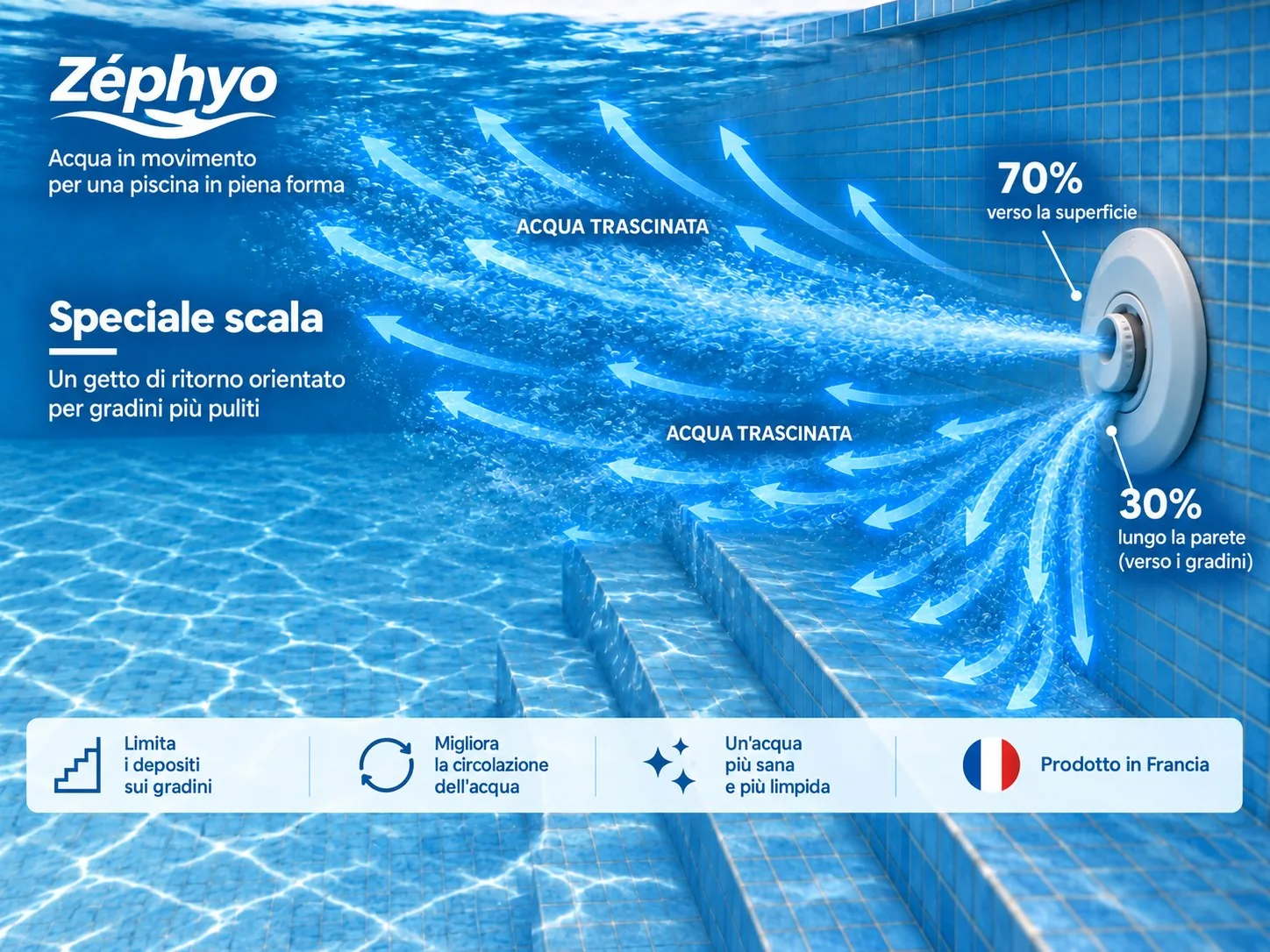

Rif. ZEP-HA-ES · ASA biancoUn getto superiore verso la superficie e una lama d'acqua inferiore che spazza ai piedi dei gradini — dove l'acqua ristagna. Per mettere in movimento la zona più dimenticata della piscina.
IVA non applicabile ai sensi dell'art. 293 B del Codice generale delle imposte francese (CGI).
- Montaggio ultrarapido: 2 minuti, senza attrezzi e senza svuotare la vasca
- Disponibile per 4 marchi: Astral/Fluidra, Hayward, Procopi/BWT e Weltico/Acis
- Acquisto sereno: garanzia legale di 2 anni e 14 giorni per ripensarci
- Disponibile — spedizione entro 24 ore lavorative · Colissimo tracciato: 6,90 € in Francia, 15,90 € nell'UE
Zéphyo è un pezzo adattabile. Questo prodotto non è un pezzo originale e non è fabbricato, distribuito né approvato dai produttori dei marchi citati. I marchi e le denominazioni citati appartengono ai rispettivi proprietari e sono utilizzati esclusivamente per indicare la compatibilità del prodotto.
Verificare che la mia bocchetta sia davvero una Hayward →
La sua bocchetta Hayward
Il corpo Hayward (Cofies 3312 per piscina in calcestruzzo / 3315 per liner) è composto da tre pezzi: corpo incassato, rotula e ghiera filettata. La rotula Zéphyo ha una sfera di Ø 39 mm e passa attraverso l'apertura di Ø 31,3 mm della ghiera. La ghiera originale, una volta riavvitata, la mantiene in posizione; dopo l'orientamento, i getti restano fissi. Pezzo marcato «H».
Guida completa alle bocchette Hayward →Misure e posa su una bocchetta Hayward
Per la bocchetta Cofies Hayward con scala (3315 liner, 3312 cemento): sfera Ø 39 mm, ghiera Ø 31,3 mm. Il naso è ridotto a Ø 30 mm per passare la ghiera, con getto alto Ø 16 mm a +25° e lama bassa 20 × 5 mm a −90°. Posa: orientare la lama verso i gradini prima di riavvitare; i getti restano fissi a ghiera serrata.
Una domanda su questa rotula?
Il naso della rotula Scala passa nella ghiera Hayward?
Sì: è ridotto a Ø 30 mm per passare la ghiera da Ø 31,3 mm. Il suo getto alto Ø 16 mm e la lama bassa 20 × 5 mm sono quindi un po' più piccoli che su Astral (Ø 18 mm e 24 × 5 mm).
Il video mostra lo smontaggio su una bocchetta Hayward. Sottotitoli FR, DE, ES, IT.
Come si installa
Il corpo sigillato nella parete non si muove. Solo la rotula interna si sgancia, a mano, con la piscina piena.
- 1
Svitare la ghiera filettata (Ø interno 31,3 mm) della bocchetta Cofies.
- 2
Estrarre la rotula originale (sfera Ø 39 mm) dalla sua sede.
- 3
Inserire la rotula Zéphyo, getto basso verso il fondo, poi riavvitare la ghiera a mano: trattiene la sfera.
- 4
Orientare il getto alto verso la parete successiva, nel senso del circuito d'acqua.

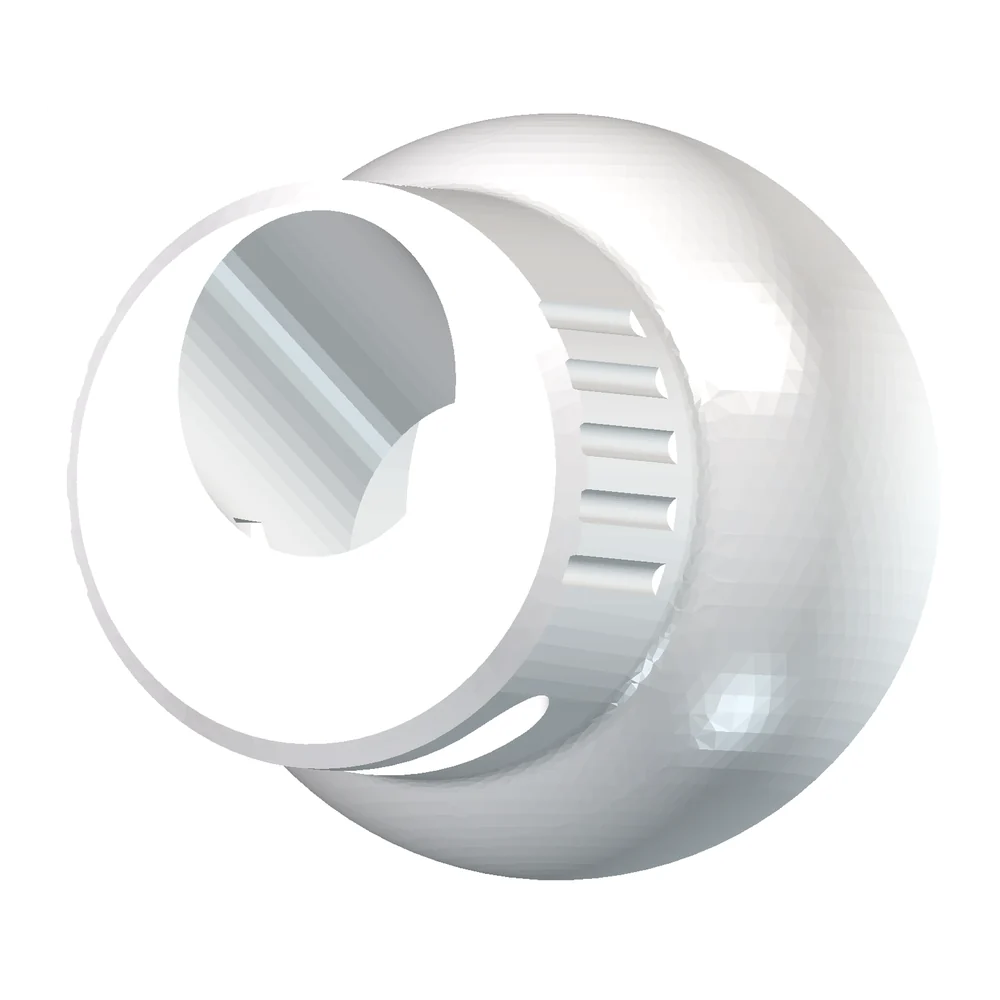

La rotula Scala per bocchette Hayward
Su una bocchetta Cofies Hayward, la rotula Scala sostituisce il foro originale da Ø 23,3 mm con un getto alto Ø 16 mm e una lama bassa 20 × 5 mm, sotto un naso ridotto a Ø 30 mm per passare la ghiera. Pensata per scale e spiagge sommerse: la lama d'acqua bassa spazza i gradini da un capo all'altro e impedisce all'acqua di ristagnare sui ripiani, dove di solito si accumulano polvere, polline e depositi. Stessa portata della pompa, una scala finalmente ricircolata.
Caratteristiche
- Portata nominale
- 4 m³/h
- Getto alto — superficie
- Ø16,0 · +25°
- Lama d'acqua inferiore — fessura
- fessura 20 × 5 · -90°
- Sezione totale
- 296 mm²
- Perdita di carico
- 1,22 m c.a.
- Trascinamento a 1 m
- 90,8 m³/h (×22,7)
- Diametro della sfera
- Ø 39 mm
- Materiale
- ASA trattato UV, bianco RAL 9010
Valori idraulici calcolati con il modello Zéphyo, non misurati in prova. Vedere il metodo di calcolo
Documentazione
Scheda tecnica del prodottoInviata su richiestaRichiedereGli schemi di installazione, i disegni quotati e i manuali di assistenza sono riservati a installatori e distributori con codice di accesso.
Richiedere accesso ProQuante ne servono, e su quali pareti?
Disegni la piscina nello Studio: il programma posiziona le bocchette, individua le zone a bassa circolazione e calcola il preventivo con questo articolo.
