La rotula Zéphyo Multidirezionale, frontale e uscite — il prezzo comprende solo la rotula.
Rotula MultidirezionaleCompatibile con Hayward

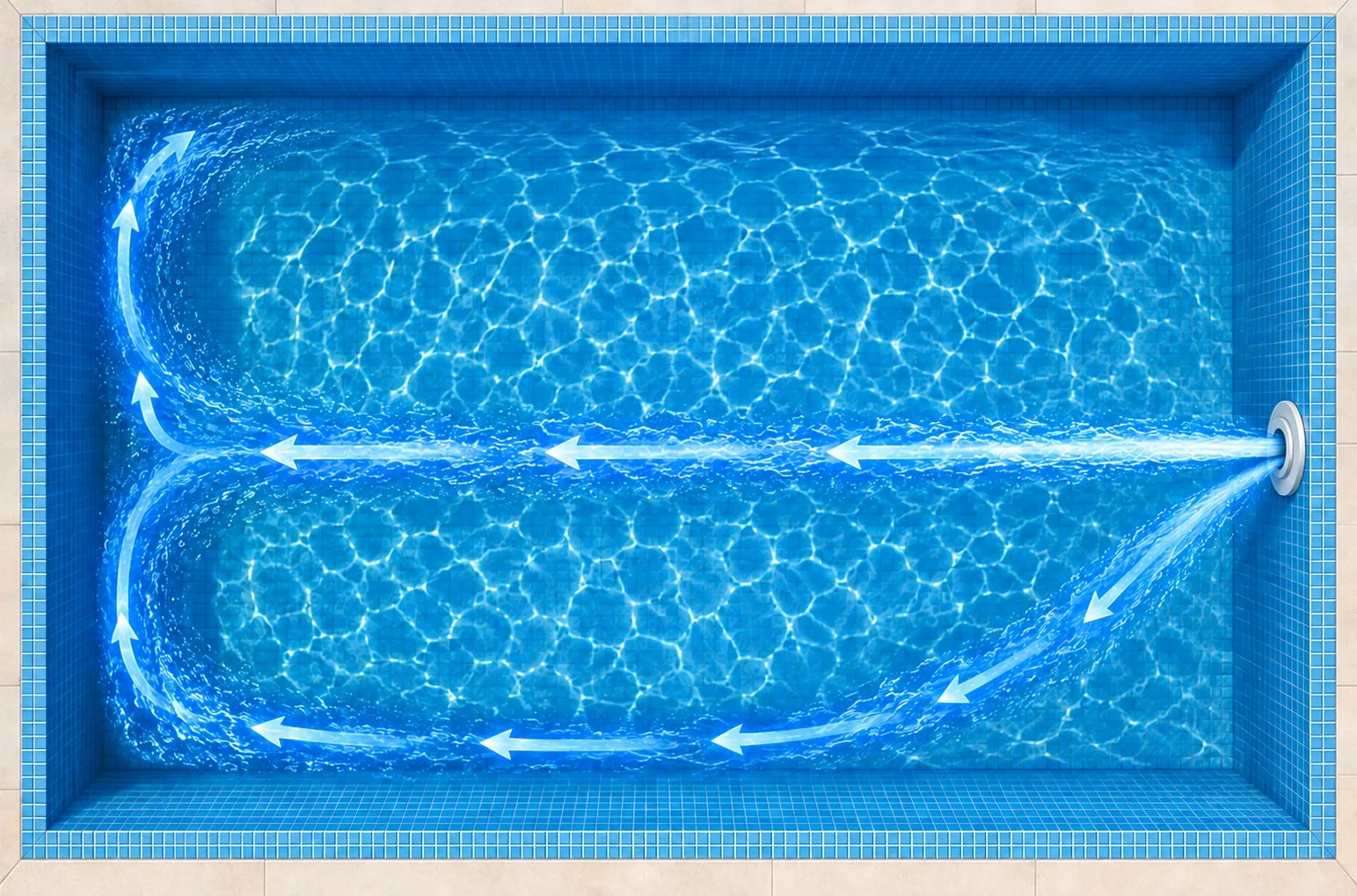

Rif. ZEP-HA-MULTI · ASA biancoDue flussi divergenti: un getto principale tangenziale che alimenta il circuito, e un getto secondario diretto verso la zona morta dell'angolo. Tratta l'angolo senza interrompere la circolazione.
IVA non applicabile ai sensi dell'art. 293 B del Codice generale delle imposte francese (CGI).
- Montaggio ultrarapido: 2 minuti, senza attrezzi e senza svuotare la vasca
- Disponibile per 4 marchi: Astral/Fluidra, Hayward, Procopi/BWT e Weltico/Acis
- Acquisto sereno: garanzia legale di 2 anni e 14 giorni per ripensarci
- Disponibile — spedizione entro 24 ore lavorative · Colissimo tracciato: 6,90 € in Francia, 15,90 € nell'UE
Zéphyo è un pezzo adattabile. Questo prodotto non è un pezzo originale e non è fabbricato, distribuito né approvato dai produttori dei marchi citati. I marchi e le denominazioni citati appartengono ai rispettivi proprietari e sono utilizzati esclusivamente per indicare la compatibilità del prodotto.
Verificare che la mia bocchetta sia davvero una Hayward →
La sua bocchetta Hayward

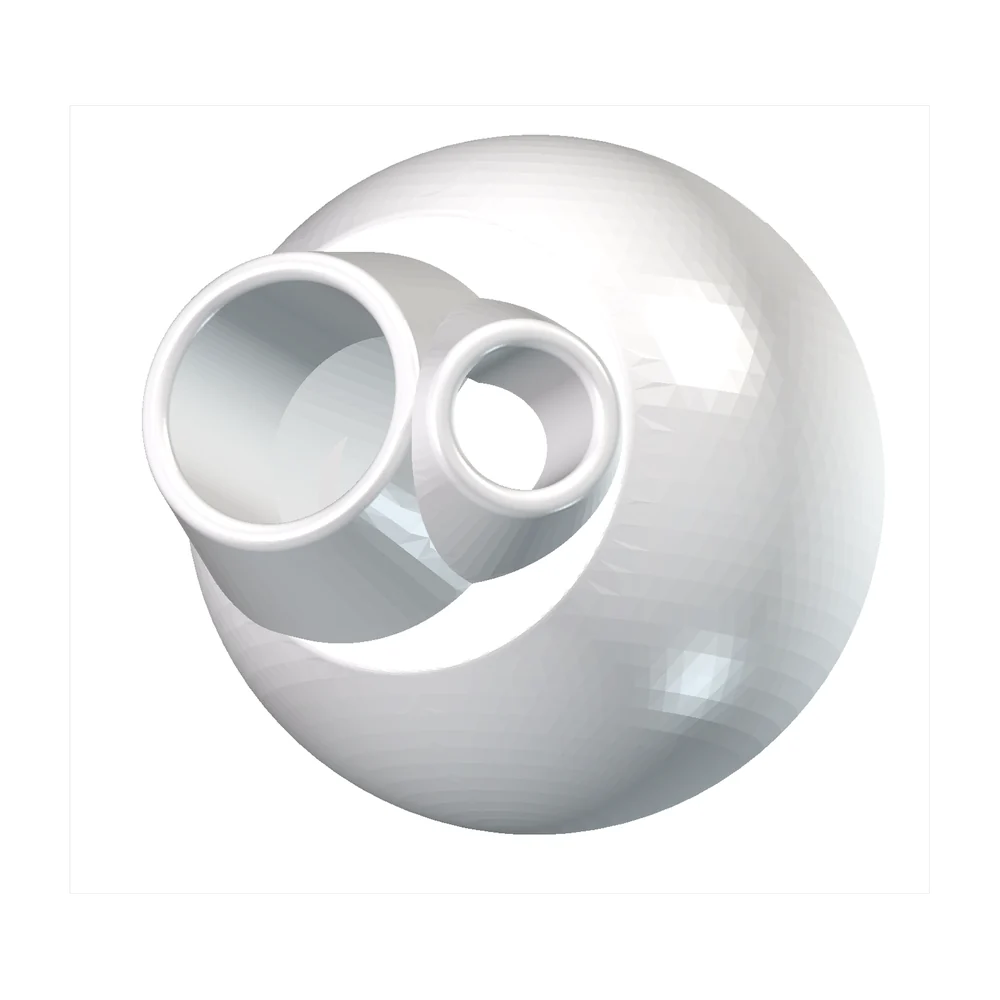

Il corpo Hayward (Cofies 3312 per piscina in calcestruzzo / 3315 per liner) è composto da tre pezzi: corpo incassato, rotula e ghiera filettata. La rotula Zéphyo ha una sfera di Ø 39 mm e passa attraverso l'apertura di Ø 31,3 mm della ghiera. La ghiera originale, una volta riavvitata, la mantiene in posizione; dopo l'orientamento, i getti restano fissi. Pezzo marcato «H».
Guida completa alle bocchette Hayward →Misure e posa su una bocchetta Hayward
Calibrata sulla sfera Ø 39 mm e sulla camera di ingresso Ø 27 mm della bocchetta Cofies Hayward, per la ghiera filettata Ø 31,3 mm. Getto principale Ø 14 mm tangente, getto secondario Ø 8 mm di sbieco verso l'angolo morto. Posa: svitare la ghiera, cambiare la sfera, orientare il getto principale nel senso del circuito, riavvitare. Pezzo validato su una bocchetta Hayward reale.
Una domanda su questa rotula?
La camera di ingresso Hayward è più piccola che sulle altre marche?
Misura Ø 27 mm, contro 27,2 mm (Weltico), 27,3 mm (Astral) e 29,6 mm (Procopi / BWT). La rotula è calibrata su questa misura, con getto principale Ø 14 mm e secondario Ø 8 mm.
Il video mostra lo smontaggio su una bocchetta Hayward. Sottotitoli FR, DE, ES, IT.
Come si installa
Il corpo sigillato nella parete non si muove. Solo la rotula interna si sgancia, a mano, con la piscina piena.
- 1
Svitare la ghiera filettata (Ø interno 31,3 mm) della bocchetta Cofies.
- 2
Estrarre la rotula originale (sfera Ø 39 mm) dalla sua sede.
- 3
Inserire la rotula Zéphyo, getto basso verso il fondo, poi riavvitare la ghiera a mano: trattiene la sfera.
- 4
Orientare il getto alto verso la parete successiva, nel senso del circuito d'acqua.
La rotula Multidirezionale per bocchette Hayward
Su una bocchetta Cofies Hayward, la rotula sostituisce il foro unico originale da Ø 23,3 mm con un getto principale Ø 14 mm e uno secondario Ø 8 mm, calibrati su una camera di ingresso Ø 27 mm. Il getto principale mantiene il circuito d'acqua e quello secondario tratta l'angolo morto senza spezzare la circolazione generale: il maggior guadagno di circolazione della gamma, fino a + 47 %* a pari portata.
* Valore calcolato a parità di portata, rispetto a un foro originale Ø 22 mm.
Caratteristiche
- Portata nominale
- 3,7 m³/h
- Getto principale — tangente
- Ø14,0 · +5°
- Getto secondario — angolo
- Ø8,0 · 0°
- Sezione totale
- 204 mm²
- Perdita di carico
- 2,00 m c.a.
- Trascinamento a 1 m
- 99,9 m³/h (×27,1)
- Diametro della sfera
- Ø 39 mm
- Materiale
- ASA trattato UV, bianco RAL 9010
Valori idraulici calcolati con il modello Zéphyo, non misurati in prova. Vedere il metodo di calcolo
Documentazione
Scheda tecnica del prodottoInviata su richiestaRichiedereGli schemi di installazione, i disegni quotati e i manuali di assistenza sono riservati a installatori e distributori con codice di accesso.
Richiedere accesso ProQuante ne servono, e su quali pareti?
Disegni la piscina nello Studio: il programma posiziona le bocchette, individua le zone a bassa circolazione e calcola il preventivo con questo articolo.
