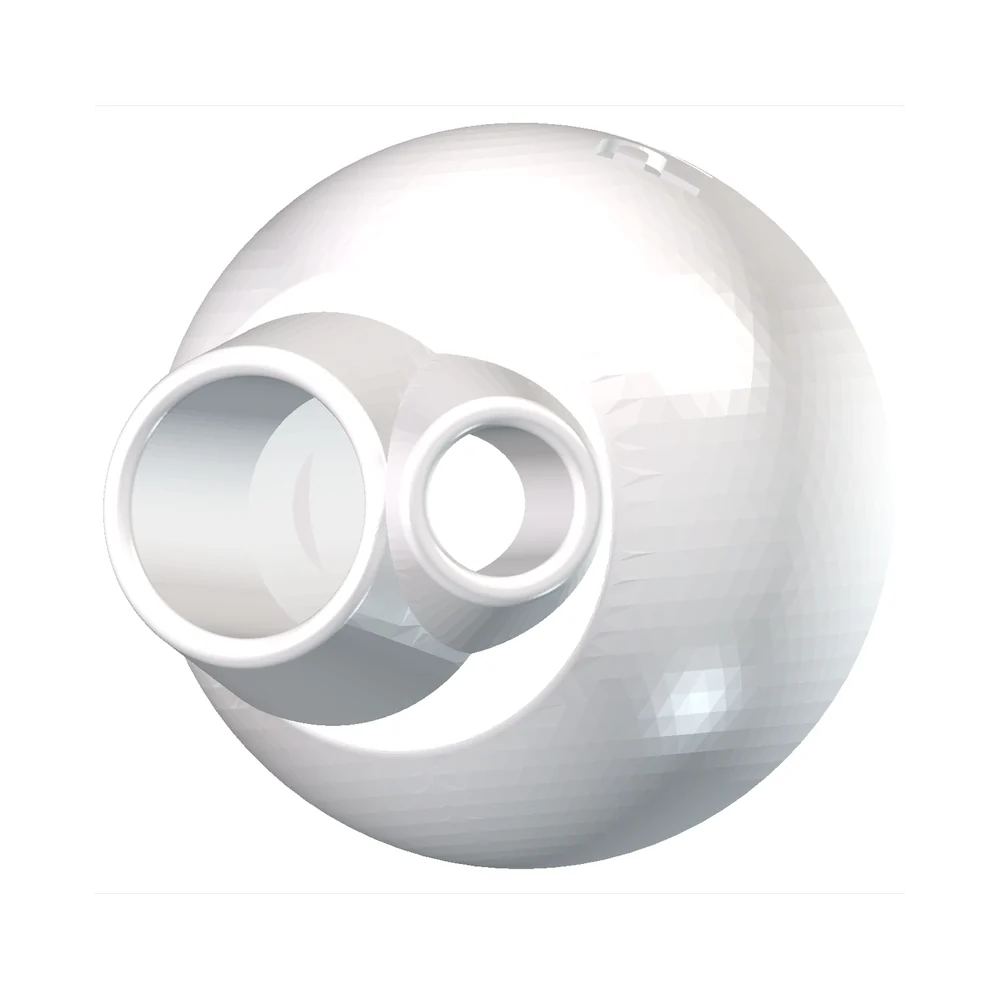

La rótula Zéphyo Multidirección, frontal y salidas — el precio incluye solo la rótula.
Rótula MultidirecciónCompatible con Procopi / BWT

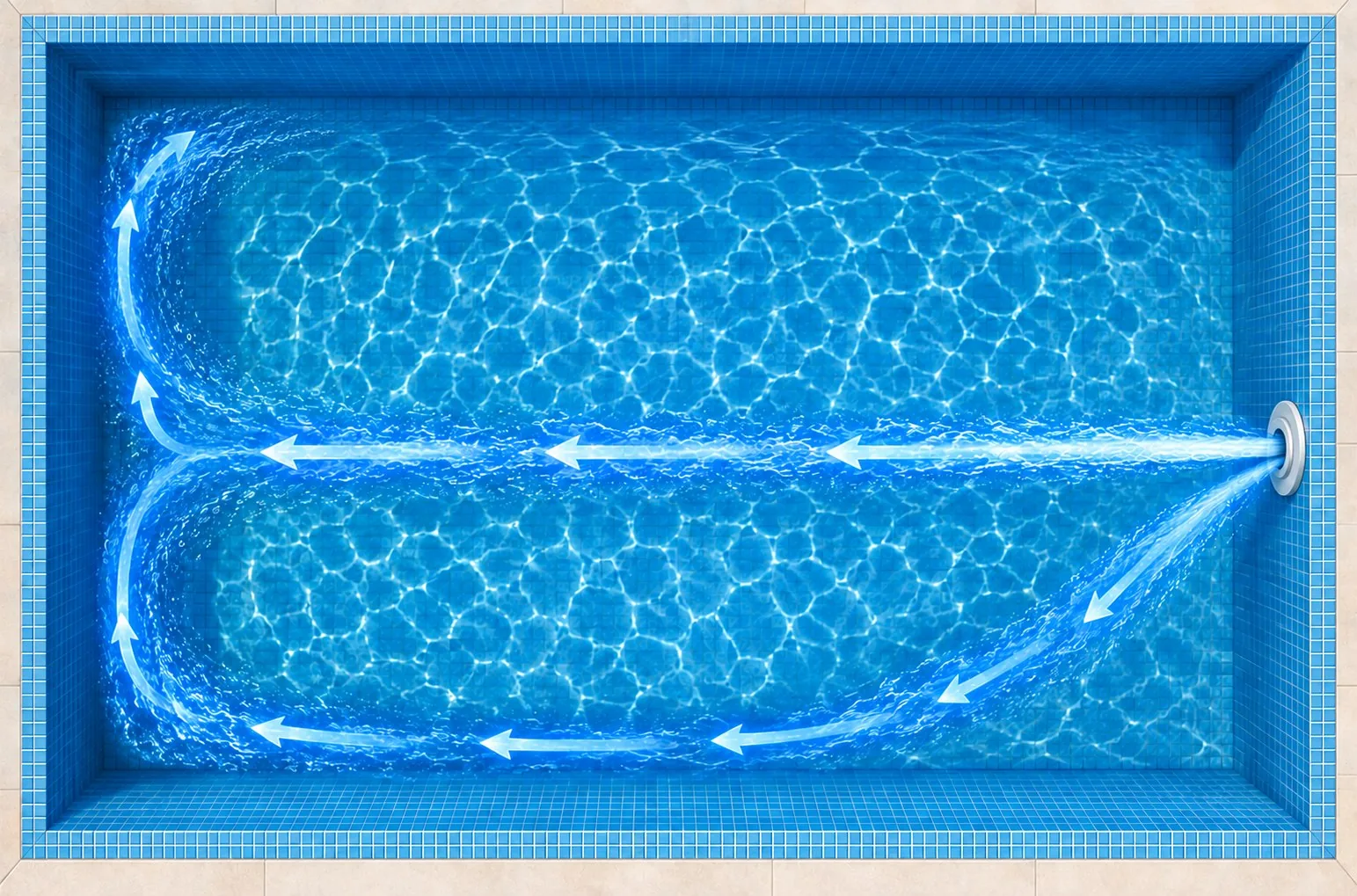

Ref. ZEP-PB-MULTI · ASA blancoDos flujos divergentes: un chorro principal tangencial que alimenta el circuito, y un chorro secundario dirigido a la zona muerta de la esquina. Trata la esquina sin romper la circulación.
IVA no aplicable conforme al art. 293 B del Código General de Impuestos francés (CGI).
- Instalación ultrarrápida: 2 minutos, sin herramientas y sin vaciar la piscina
- Disponible para 4 marcas: Astral/Fluidra, Hayward, Procopi/BWT y Weltico/Acis
- Compra tranquila: 2 años de garantía legal y 14 días para cambiar de opinión
- En stock — envío en 24 h laborables · Colissimo con seguimiento: 6,90 € en Francia, 15,90 € en la UE
Zéphyo es una pieza adaptable. Este producto no es una pieza original y no está fabricado, distribuido ni aprobado por los fabricantes de las marcas citadas. Las marcas y denominaciones citadas pertenecen a sus respectivos propietarios y se utilizan únicamente para indicar la compatibilidad del producto.
Comprobar que mi boquilla es realmente una Procopi / BWT →
Su boquilla Procopi / BWT
El cuerpo Procopi / BWT sigue el mismo principio de tres piezas, con una esfera de Ø 39,8 mm y un anillo más ancho (abertura de Ø 34,7 mm) que permite salidas de mayor sección. Por ello, la rótula Zéphyo para Procopi tiene pasos de agua más grandes que la versión Hayward. Queda sujeta por el anillo original, enroscado de nuevo. Pieza marcada «P/B».
Guía completa sobre las boquillas Procopi / BWT →Medidas e instalación en una boquilla Procopi / BWT
Ajustada a la esfera Ø 39,8 mm y a la cámara de entrada Ø 29,6 mm, la más ancha de las cuatro familias, de las boquillas Procopi / BWT. Chorro principal Ø 14 mm tangente, chorro secundario Ø 8 mm en diagonal hacia el rincón muerto. Instalación: desenrosque el anillo Ø 34,7 mm, cambie la rótula de 28,2 mm de altura y vuelva a enroscar. Pieza validada en una boquilla Procopi / BWT real.
¿Una pregunta sobre esta rótula?
¿Por qué la cámara de entrada Procopi / BWT es más ancha?
Mide Ø 29,6 mm, frente a 27 a 27,3 mm en las otras familias. La rótula Multidirección se ajusta a esa medida, para una esfera de Ø 39,8 mm y 28,2 mm de altura.
El vídeo muestra el desmontaje en una boquilla Hayward — el método es idéntico en Procopi / BWT. Subtítulos FR, DE, ES, IT.
Cómo se instala
El cuerpo sellado en la pared no se mueve. Solo la rótula interior se desencaja, a mano, con la piscina llena.
- 1
Desenrosque el anillo roscado (Ø interior 34,7 mm) de la boquilla.
- 2
Extraiga la rótula original (esfera Ø 39,8 mm, 28,2 mm de altura) de su alojamiento.
- 3
Coloque la rótula Zéphyo, chorro bajo hacia el fondo, y vuelva a enroscar el anillo a mano sin forzar.
- 4
Oriente el chorro alto hacia la pared siguiente, en el sentido del bucle de agua.
La rótula Multidirección para boquillas Procopi / BWT
En una boquilla Procopi / BWT, la rótula sustituye el orificio original de Ø 21,6 mm por un chorro principal de Ø 14 mm y uno secundario de Ø 8 mm, ajustados a una cámara de entrada de Ø 29,6 mm, la más ancha de las cuatro familias. El chorro principal mantiene el bucle de agua y el secundario trata el rincón muerto sin romper la circulación general: la mayor ganancia de circulación de la gama, hasta + 47 %* a igual caudal.
* Valor calculado a igual caudal, frente a un orificio original de Ø 22 mm.
Características
- Caudal nominal
- 3,7 m³/h
- Chorro principal — tangente
- Ø14,0 · +5°
- Chorro secundario — ángulo
- Ø8,0 · 0°
- Sección total
- 204 mm²
- Pérdida de carga
- 2,00 m c.a.
- Arrastre a 1 m
- 99,9 m³/h (×27,1)
- Diámetro de la esfera
- Ø 40 mm
- Material
- ASA tratado UV, blanco RAL 9010
Valores hidráulicos calculados con el modelo Zéphyo, no medidos en ensayo. Ver el método de cálculo
Documentación
Ficha técnica del productoEnviada bajo peticiónSolicitarLos esquemas de instalación, planos acotados y manuales de posventa están reservados a instaladores y distribuidores con código de acceso.
Solicitar acceso Pro¿Cuántas necesita, y en qué paredes?
Dibuje la piscina en el Studio: coloca las boquillas, detecta las zonas de baja circulación y calcula el presupuesto con esta referencia.
