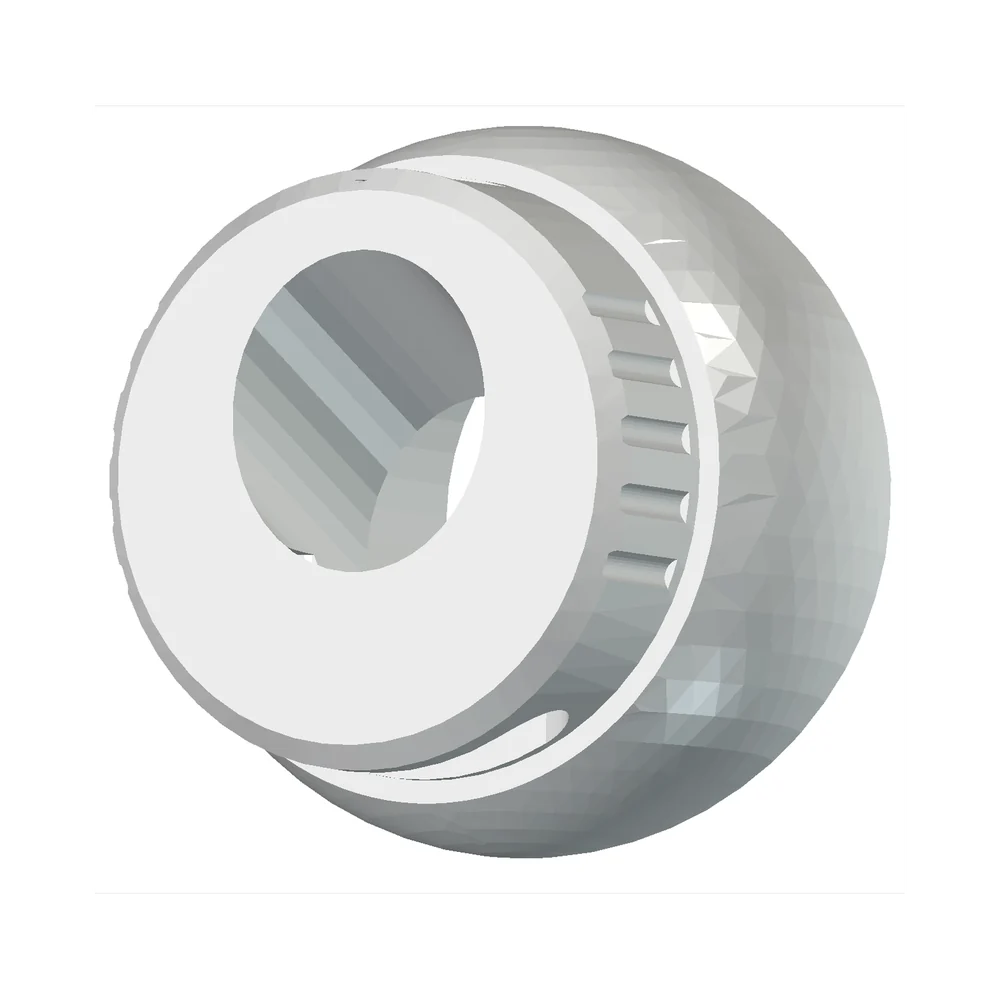

La rótula Zéphyo Escalera, frontal y salidas — el precio incluye solo la rótula.
Rótula EscaleraCompatible con Weltico / Acis
Ref. ZEP-WA-ES · ASA blancoUn chorro superior hacia la superficie y una lámina de agua inferior que barre al pie de los escalones — donde el agua se estanca. Para poner en movimiento la zona más olvidada de la piscina.
IVA no aplicable conforme al art. 293 B del Código General de Impuestos francés (CGI).
- Instalación ultrarrápida: 2 minutos, sin herramientas y sin vaciar la piscina
- Disponible para 4 marcas: Astral/Fluidra, Hayward, Procopi/BWT y Weltico/Acis
- Compra tranquila: 2 años de garantía legal y 14 días para cambiar de opinión
- En stock — envío en 24 h laborables · Colissimo con seguimiento: 6,90 € en Francia, 15,90 € en la UE
Zéphyo es una pieza adaptable. Este producto no es una pieza original y no está fabricado, distribuido ni aprobado por los fabricantes de las marcas citadas. Las marcas y denominaciones citadas pertenecen a sus respectivos propietarios y se utilizan únicamente para indicar la compatibilidad del producto.
Comprobar que mi boquilla es realmente una Weltico / Acis →
Su boquilla Weltico / Acis
El cuerpo Weltico / Acis se reconoce por su placa frontal triangular de esquinas redondeadas y su anillo roscado de Ø 35 mm. La rótula Zéphyo tiene el mismo diámetro de esfera que la original (Ø 40,5 mm) y cuenta con salidas cortas y enrasadas, adaptadas al alojamiento poco profundo de este cuerpo. Pieza marcada «W/A».
Guía completa sobre las boquillas Weltico / Acis →Medidas e instalación en una boquilla Weltico / Acis
Para boquillas Weltico / Acis: esfera Ø 40,5 mm, anillo roscado Ø 35 mm, rótula baja de 23,9 mm. Chorro alto Ø 16 mm a +25°, lámina baja 20 × 5 mm a −90° colocada lo más abajo posible en la nariz para sumergirse hacia los escalones. Instalación: compruebe que la lámina apunta a los escalones antes de apretar el anillo.
¿Una pregunta sobre esta rótula?
¿Dónde va la lámina baja en una boquilla Weltico / Acis?
Lo más abajo posible en la nariz, para sumergirse hacia los escalones: 20 × 5 mm a −90°. El chorro alto se queda en el frontal, Ø 16 mm a +25°.
El vídeo muestra el desmontaje en una boquilla Weltico / Acis. Subtítulos FR, DE, ES, IT.
Cómo se instala
El cuerpo sellado en la pared no se mueve. Solo la rótula interior se desencaja, a mano, con la piscina llena.
- 1
Desenrosque el anillo Ø 35 mm de la placa triangular.
- 2
Extraiga la rótula original (esfera Ø 40,5 mm, 23,9 mm de altura) de su alojamiento poco profundo.
- 3
Coloque la rótula Zéphyo, chorro bajo hacia el fondo, y vuelva a enroscar el anillo sin forzar la rosca.
- 4
Oriente el chorro alto hacia la pared siguiente, en el sentido del bucle de agua.
La rótula Escalera para boquillas Weltico / Acis
En una boquilla Weltico / Acis, la rótula Escalera sustituye el orificio original de Ø 17 mm por un chorro alto de Ø 16 mm y una lámina baja de 20 × 5 mm colocada lo más abajo posible en la nariz. Pensada para escaleras y playas sumergidas: la lámina de agua baja barre los escalones de un extremo a otro e impide que el agua se estanque en los rellanos, donde suelen acumularse polvo, polen y depósitos. Mismo caudal de bomba, una escalera por fin con circulación.
Características
- Caudal nominal
- 4 m³/h
- Chorro alto — superficie
- Ø16,0 · +25°
- Lámina de agua inferior — ranura
- ranura 20 × 5 · -90°
- Sección total
- 296 mm²
- Pérdida de carga
- 1,22 m c.a.
- Arrastre a 1 m
- 90,8 m³/h (×22,7)
- Diámetro de la esfera
- Ø 40,5 mm
- Material
- ASA tratado UV, blanco RAL 9010
Valores hidráulicos calculados con el modelo Zéphyo, no medidos en ensayo. Ver el método de cálculo
Documentación
Ficha técnica del productoEnviada bajo peticiónSolicitarLos esquemas de instalación, planos acotados y manuales de posventa están reservados a instaladores y distribuidores con código de acceso.
Solicitar acceso Pro¿Cuántas necesita, y en qué paredes?
Dibuje la piscina en el Studio: coloca las boquillas, detecta las zonas de baja circulación y calcula el presupuesto con esta referencia.
