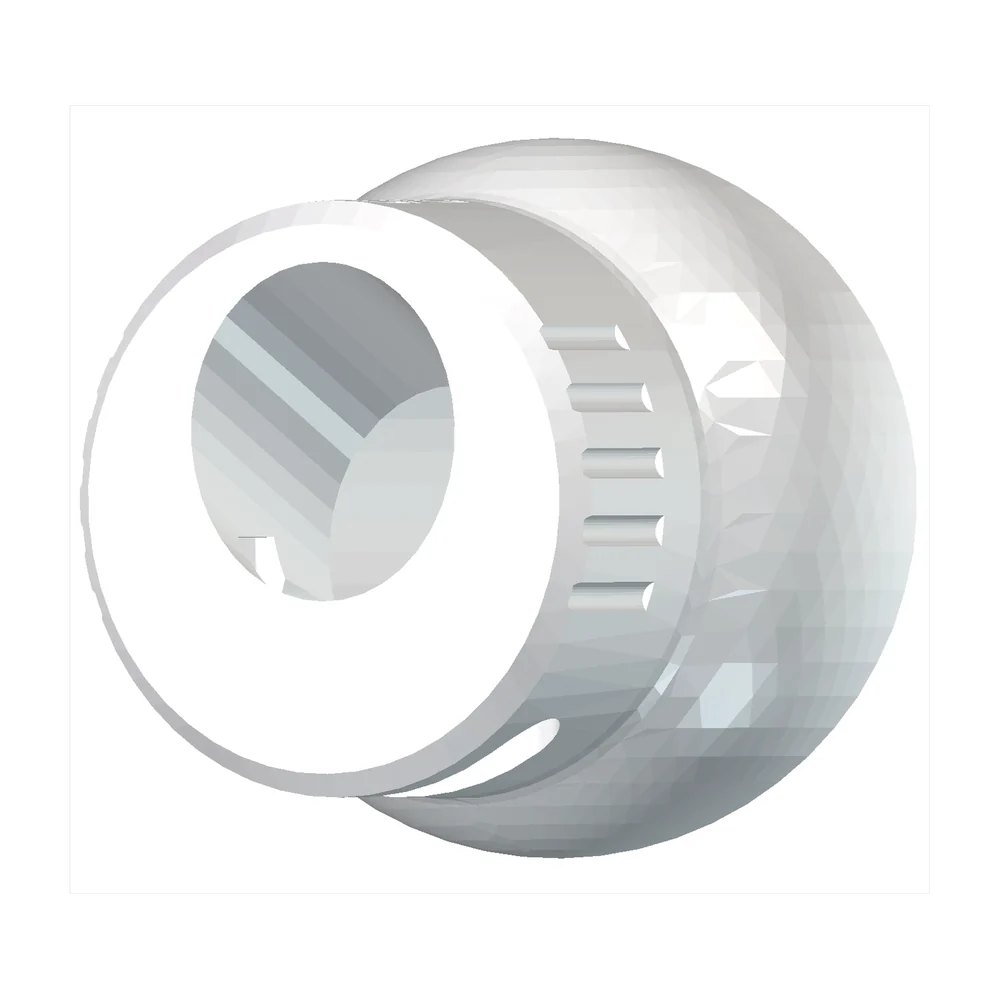

La rótula Zéphyo Escalera, frontal y salidas — el precio incluye solo la rótula.
Rótula EscaleraCompatible con Procopi / BWT

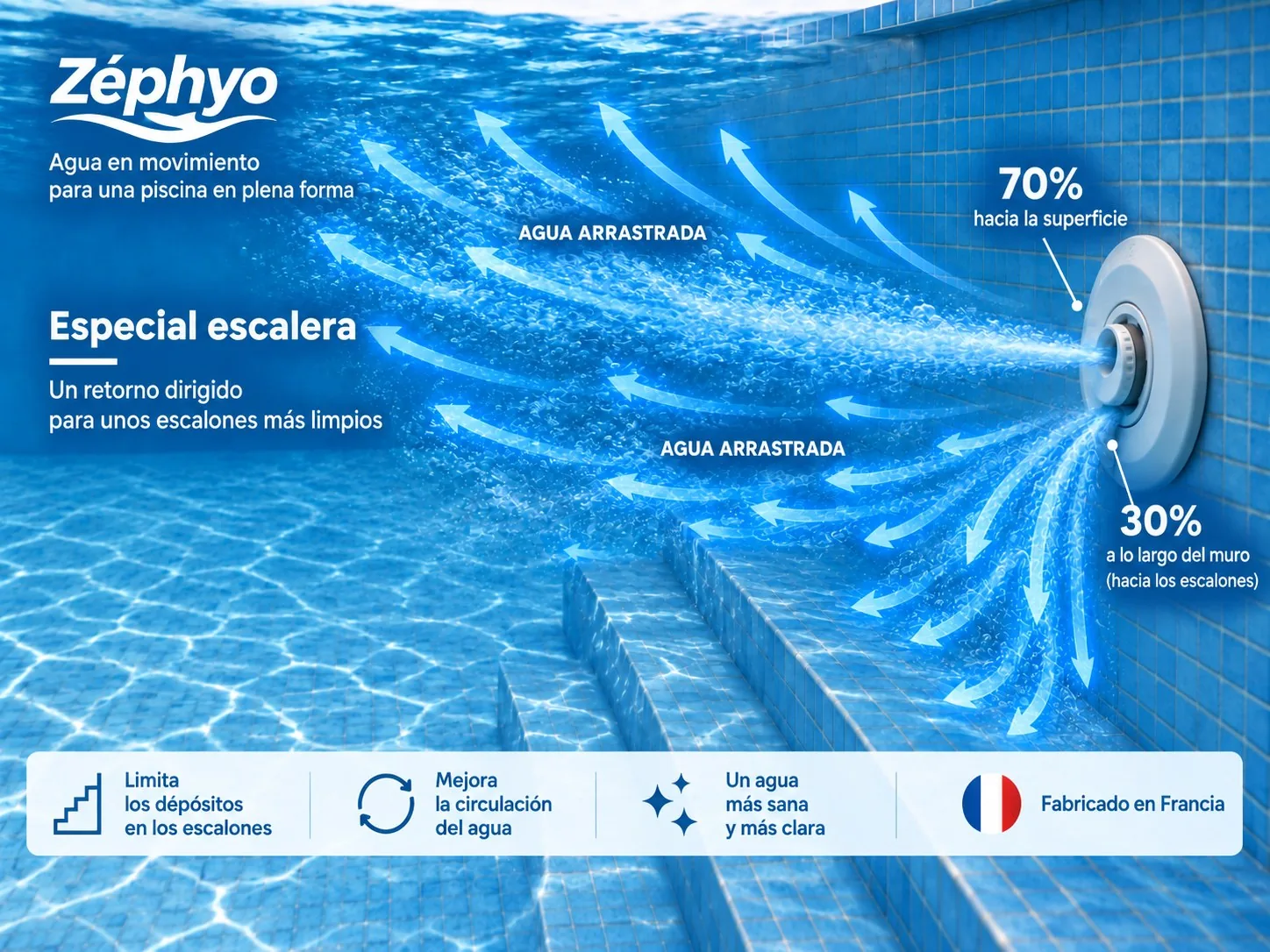

Ref. ZEP-PB-ES · ASA blancoUn chorro superior hacia la superficie y una lámina de agua inferior que barre al pie de los escalones — donde el agua se estanca. Para poner en movimiento la zona más olvidada de la piscina.
IVA no aplicable conforme al art. 293 B del Código General de Impuestos francés (CGI).
- Instalación ultrarrápida: 2 minutos, sin herramientas y sin vaciar la piscina
- Disponible para 4 marcas: Astral/Fluidra, Hayward, Procopi/BWT y Weltico/Acis
- Compra tranquila: 2 años de garantía legal y 14 días para cambiar de opinión
- En stock — envío en 24 h laborables · Colissimo con seguimiento: 6,90 € en Francia, 15,90 € en la UE
Zéphyo es una pieza adaptable. Este producto no es una pieza original y no está fabricado, distribuido ni aprobado por los fabricantes de las marcas citadas. Las marcas y denominaciones citadas pertenecen a sus respectivos propietarios y se utilizan únicamente para indicar la compatibilidad del producto.
Comprobar que mi boquilla es realmente una Procopi / BWT →
Su boquilla Procopi / BWT
El cuerpo Procopi / BWT sigue el mismo principio de tres piezas, con una esfera de Ø 39,8 mm y un anillo más ancho (abertura de Ø 34,7 mm) que permite salidas de mayor sección. Por ello, la rótula Zéphyo para Procopi tiene pasos de agua más grandes que la versión Hayward. Queda sujeta por el anillo original, enroscado de nuevo. Pieza marcada «P/B».
Guía completa sobre las boquillas Procopi / BWT →Medidas e instalación en una boquilla Procopi / BWT
Para boquillas Procopi / BWT: esfera Ø 39,8 mm, anillo roscado Ø 34,7 mm. Chorro alto Ø 17 mm a +25° y lámina baja 22 × 5 mm a −90° sobre los escalones. Instalación: mismo método que el vídeo de Hayward (anillo roscado); desenrosque, cambie la rótula y vuelva a enroscar a mano sin forzar.
¿Una pregunta sobre esta rótula?
¿Qué vídeo seguir para una boquilla Procopi / BWT con escalera?
El de las fichas Hayward y Procopi: las dos se desmontan igual (anillo roscado). La rótula Escalera solo añade la lámina baja de 22 × 5 mm, que hay que orientar hacia los escalones.
El vídeo muestra el desmontaje en una boquilla Hayward — el método es idéntico en Procopi / BWT. Subtítulos FR, DE, ES, IT.
Cómo se instala
El cuerpo sellado en la pared no se mueve. Solo la rótula interior se desencaja, a mano, con la piscina llena.
- 1
Desenrosque el anillo roscado (Ø interior 34,7 mm) de la boquilla.
- 2
Extraiga la rótula original (esfera Ø 39,8 mm, 28,2 mm de altura) de su alojamiento.
- 3
Coloque la rótula Zéphyo, chorro bajo hacia el fondo, y vuelva a enroscar el anillo a mano sin forzar.
- 4
Oriente el chorro alto hacia la pared siguiente, en el sentido del bucle de agua.
La rótula Escalera para boquillas Procopi / BWT
En una boquilla Procopi / BWT, la rótula Escalera sustituye el orificio original de Ø 21,6 mm por un chorro alto de Ø 17 mm y una lámina baja de 22 × 5 mm; el anillo de 34,7 mm admite salidas más anchas. Pensada para escaleras y playas sumergidas: la lámina de agua baja barre los escalones de un extremo a otro e impide que el agua se estanque en los rellanos, donde suelen acumularse polvo, polen y depósitos. Mismo caudal de bomba, una escalera por fin con circulación.
Características
- Caudal nominal
- 4 m³/h
- Chorro alto — superficie
- Ø17,0 · +25°
- Lámina de agua inferior — ranura
- ranura 22 × 5 · -90°
- Sección total
- 332 mm²
- Pérdida de carga
- 0,97 m c.a.
- Arrastre a 1 m
- 85,6 m³/h (×21,4)
- Diámetro de la esfera
- Ø 40 mm
- Material
- ASA tratado UV, blanco RAL 9010
Valores hidráulicos calculados con el modelo Zéphyo, no medidos en ensayo. Ver el método de cálculo
Documentación
Ficha técnica del productoEnviada bajo peticiónSolicitarLos esquemas de instalación, planos acotados y manuales de posventa están reservados a instaladores y distribuidores con código de acceso.
Solicitar acceso Pro¿Cuántas necesita, y en qué paredes?
Dibuje la piscina en el Studio: coloca las boquillas, detecta las zonas de baja circulación y calcula el presupuesto con esta referencia.
