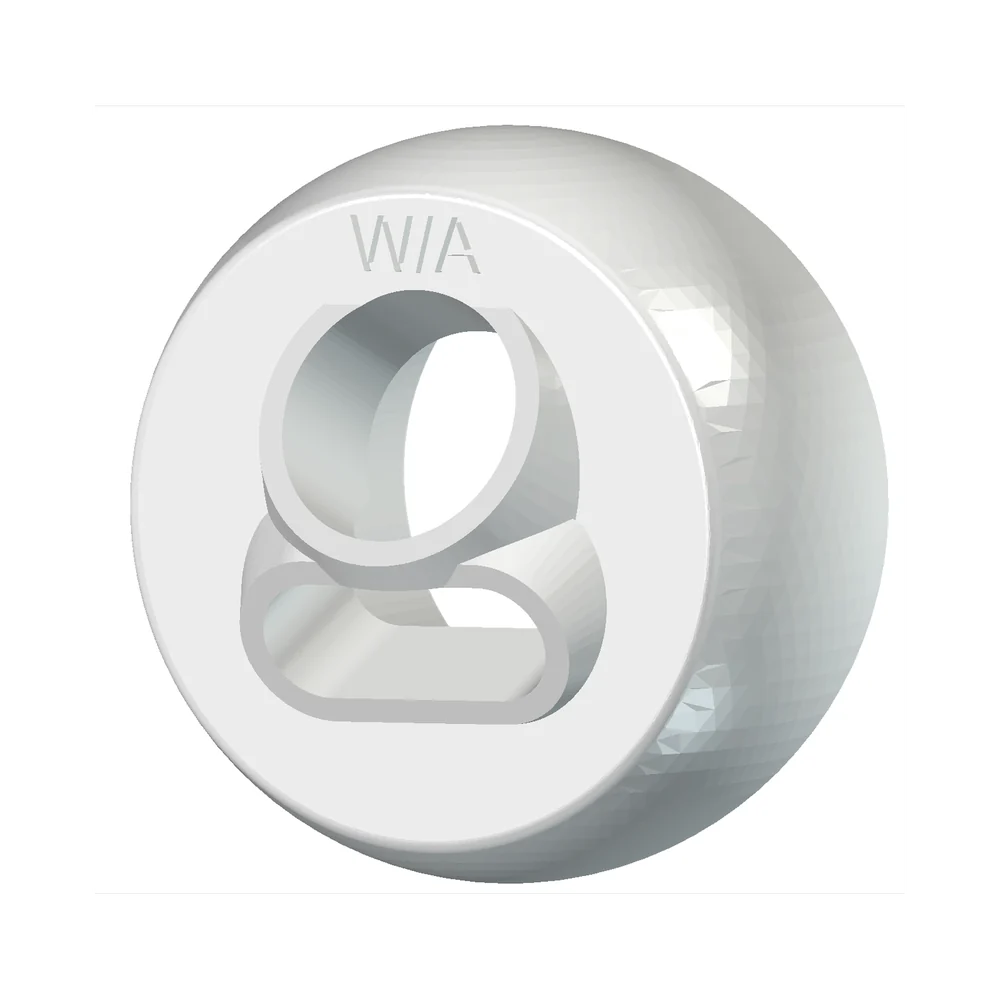

Das Zéphyo-Kugelgelenk Doppelstrom, Front und Auslässe – der Preis umfasst nur das Gelenk.
Kugelgelenk DoppelstromKompatibel mit Weltico / Acis
Art.-Nr. ZEP-WA-DB · ASA weißZwei Strahlen statt einem: ein oberer, zur Oberfläche geneigter Strahl, der den Strömungskreislauf antreibt, und ein unterer Langlochstrahl, der den Boden bestreicht. Bei gleichem Durchfluss wird deutlich mehr Wasser mitgeführt.
Keine Umsatzsteuer gemäß Art. 293 B des französischen Steuergesetzbuchs (CGI).
- Blitzschnell montiert: 2 Minuten, ohne Werkzeug, ohne das Becken zu entleeren
- Für 4 Marken erhältlich: Astral/Fluidra, Hayward, Procopi/BWT und Weltico/Acis
- Sorgenfrei kaufen: 2 Jahre gesetzliche Gewährleistung und 14 Tage Rückgaberecht
- Auf Lager – Versand innerhalb eines Werktags · Colissimo mit Sendungsverfolgung: 6,90 € in Frankreich, 15,90 € in der EU
Zéphyo ist ein kompatibles Ersatzteil. Dieses Produkt ist kein Originalteil und wird von den genannten Markenherstellern weder hergestellt noch vertrieben oder genehmigt. Die genannten Marken und Bezeichnungen gehören ihren jeweiligen Eigentümern und werden ausschließlich zur Angabe der Produktkompatibilität verwendet.
Prüfen, ob meine Düse wirklich eine Weltico / Acis ist →
Ihre Weltico / Acis-Einlaufdüse
Der Düsenkörper von Weltico / Acis ist an seiner abgerundeten dreieckigen Frontplatte und am Gewindering mit Ø 35 mm zu erkennen. Das Zéphyo-Kugelgelenk entspricht der Originalkugel mit Ø 40,5 mm. Seine kurzen, bündigen Auslässe sind an die geringe Einbautiefe dieses Düsenkörpers angepasst. Kennzeichnung „W/A“.
Vollständiger Leitfaden für Weltico / Acis-Einlaufdüsen →Maße und Montage an einer Weltico / Acis-Düse
Passend zur dreieckigen Platte und zum Gewindering Ø 35 mm der Weltico/Acis-Düsen: Kugel Ø 40,5 mm, niedriges Gelenk von 23,9 mm, flache Vorderseite. Kurze Austritte wie bei Hayward: oberer Strahl Ø 14 mm bei +22°, unterer ovaler Strahl 17 × 6,8 mm bei −22°. Montage: flache Aufnahme, Ring abschrauben, Kugel tauschen, ohne Kraft auf dem Gewinde festschrauben.
Eine Frage zu diesem Kugelgelenk?
Warum ist das Weltico/Acis-Gelenk niedriger?
Es ist 23,9 mm hoch, das niedrigste der vier Familien, mit flacher Vorderseite: Die Austritte sind kurz, wie bei Hayward, damit es in die flache Aufnahme passt.
Das Video zeigt die Demontage an einer Weltico / Acis-Düse. Untertitel FR, DE, ES, IT.
So wird es montiert
Der in der Wand eingelassene Düsenkörper bleibt. Nur das innere Gelenk wird bei gefülltem Becken von Hand ausgeclipst.
- 1
Schrauben Sie den Ring Ø 35 mm von der dreieckigen Platte ab.
- 2
Nehmen Sie das Originalgelenk (Kugel Ø 40,5 mm, Höhe 23,9 mm) aus der flachen Aufnahme.
- 3
Setzen Sie das Zéphyo-Gelenk ein, unterer Strahl zum Boden, und schrauben Sie den Ring ohne Kraft auf dem Gewinde wieder fest.
- 4
Richten Sie den oberen Strahl zur nächsten Wand aus, in Richtung des Strömungskreislaufs.
Das Doppelstrom-Kugelgelenk für Weltico / Acis-Einlaufdüsen
Bei einer Weltico/Acis-Düse ersetzt das Doppelstrom-Gelenk die Originalöffnung von Ø 17 mm durch zwei Strahlen mit kurzen Austritten, passend zur flachen Vorderseite: Ø 14 mm oben, 17 × 6,8 mm unten. Der obere, zur Oberfläche geneigte Strahl treibt das Wasser zu den Skimmern und startet den Strömungskreislauf; der untere, ovale Strahl streicht über den Boden, wo das Wasser steht und sich Ablagerungen bilden. Bei gleichem Pumpendurchfluss kommt mehr Wasser in Bewegung: eine gleichmäßigere Umwälzung, ohne die Pumpe zu wechseln.
Technische Daten
- Nenndurchfluss
- 4 m³/h
- Oberer Strahl — Oberfläche
- Ø14,0 · +22°
- Unterer Strahl — Boden
- länglich 17 × 6,8 · -22°
- Gesamtquerschnitt
- 260 mm²
- Druckverlust
- 1,46 mWS
- Mitführung bei 1 m
- 99,3 m³/h (×24,8)
- Kugeldurchmesser
- Ø 40,5 mm
- Material
- ASA UV-beständig, weiß RAL 9010
Hydraulische Werte mit dem Zéphyo-Modell berechnet, nicht im Versuch gemessen. Berechnungsmethode ansehen
Dokumentation
Technisches ProduktdatenblattAuf AnfrageAnfordernMontagepläne, Maßzeichnungen und Serviceanleitungen sind Installateuren und Händlern mit Zugangscode vorbehalten.
Pro-Zugang anfragenWie viele brauchen Sie, und an welchen Wänden?
Zeichnen Sie das Becken im Studio: Es platziert die Düsen, erkennt Totzonen und Bereiche mit geringer Wasserzirkulation und erstellt das Angebot anhand dieses Artikels.
