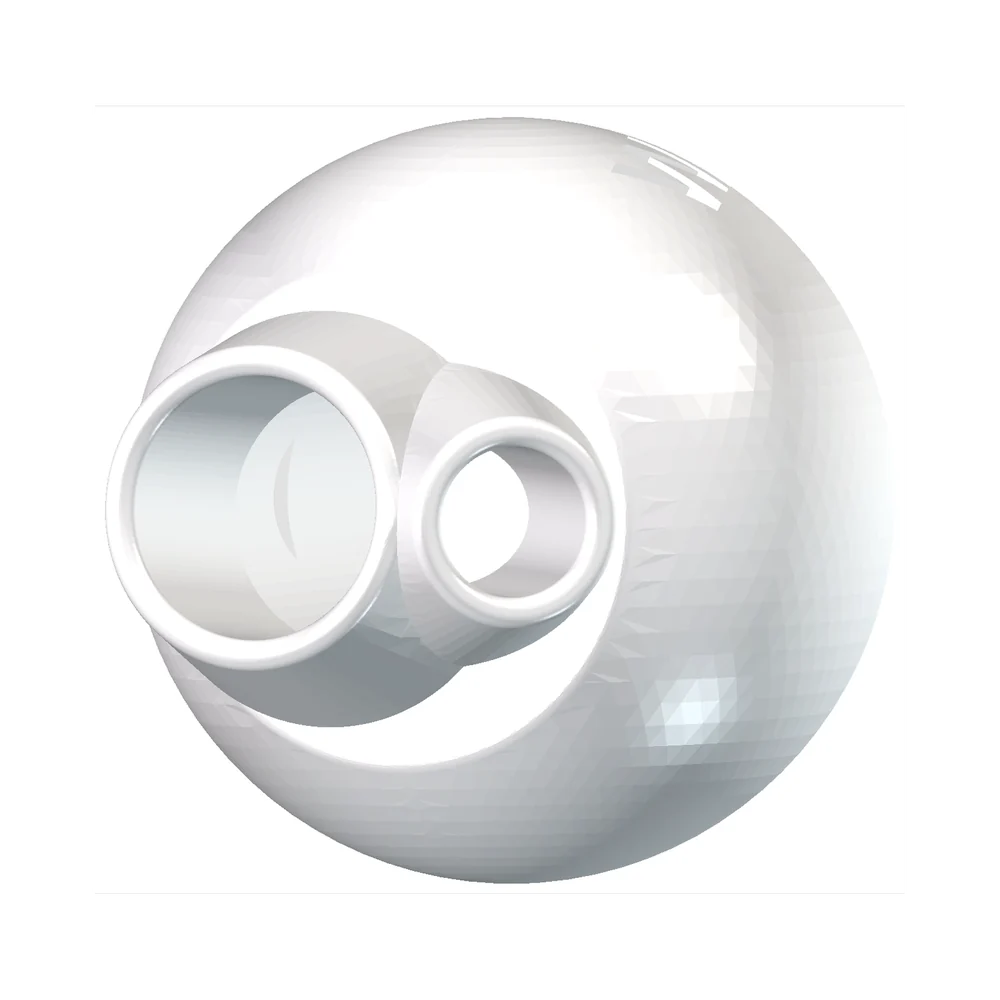

La rotula Zéphyo Multidirezionale, frontale e uscite — il prezzo comprende solo la rotula.
Rotula MultidirezionaleCompatibile con Weltico / Acis
Rif. ZEP-WA-MULTI · ASA biancoDue flussi divergenti: un getto principale tangenziale che alimenta il circuito, e un getto secondario diretto verso la zona morta dell'angolo. Tratta l'angolo senza interrompere la circolazione.
IVA non applicabile ai sensi dell'art. 293 B del Codice generale delle imposte francese (CGI).
- Montaggio ultrarapido: 2 minuti, senza attrezzi e senza svuotare la vasca
- Disponibile per 4 marchi: Astral/Fluidra, Hayward, Procopi/BWT e Weltico/Acis
- Acquisto sereno: garanzia legale di 2 anni e 14 giorni per ripensarci
- Disponibile — spedizione entro 24 ore lavorative · Colissimo tracciato: 6,90 € in Francia, 15,90 € nell'UE
Zéphyo è un pezzo adattabile. Questo prodotto non è un pezzo originale e non è fabbricato, distribuito né approvato dai produttori dei marchi citati. I marchi e le denominazioni citati appartengono ai rispettivi proprietari e sono utilizzati esclusivamente per indicare la compatibilità del prodotto.
Verificare che la mia bocchetta sia davvero una Weltico / Acis →
La sua bocchetta Weltico / Acis
Il corpo Weltico / Acis si riconosce dalla piastra frontale triangolare con angoli arrotondati e dalla ghiera filettata di Ø 35 mm. La rotula Zéphyo ha lo stesso diametro della sfera originale (Ø 40,5 mm) e presenta uscite corte e a filo, adatte all'alloggiamento poco profondo di questo corpo. Pezzo marcato «W/A».
Guida completa alle bocchette Weltico / Acis →Misure e posa su una bocchetta Weltico / Acis
Calibrata sulla sfera Ø 40,5 mm e sulla camera di ingresso Ø 27,2 mm delle bocchette Weltico / Acis, con piastra triangolare e ghiera filettata Ø 35 mm. Getto principale Ø 14 mm tangente, getto secondario Ø 8 mm di sbieco verso l'angolo. Posa: svitare la ghiera, cambiare la sfera, riavvitare. Pezzo validato su una bocchetta Weltico / Acis reale.
Una domanda su questa rotula?
Una piastra triangolare cambia la posa?
No: piastra e corpo sigillato restano. Si svita la ghiera Ø 35 mm, si cambia la sfera Ø 40,5 mm e si riavvita.
Il video mostra lo smontaggio su una bocchetta Weltico / Acis. Sottotitoli FR, DE, ES, IT.
Come si installa
Il corpo sigillato nella parete non si muove. Solo la rotula interna si sgancia, a mano, con la piscina piena.
- 1
Svitare la ghiera Ø 35 mm dalla piastra triangolare.
- 2
Estrarre la rotula originale (sfera Ø 40,5 mm, alta 23,9 mm) dalla sua sede poco profonda.
- 3
Inserire la rotula Zéphyo, getto basso verso il fondo, poi riavvitare la ghiera senza forzare sul filetto.
- 4
Orientare il getto alto verso la parete successiva, nel senso del circuito d'acqua.
La rotula Multidirezionale per bocchette Weltico / Acis
Su una bocchetta Weltico / Acis, la rotula sostituisce il foro originale da Ø 17 mm con un getto principale Ø 14 mm e uno secondario Ø 8 mm, calibrati su una camera di ingresso Ø 27,2 mm. Il getto principale mantiene il circuito d'acqua e quello secondario tratta l'angolo morto senza spezzare la circolazione generale: il maggior guadagno di circolazione della gamma, fino a + 47 %* a pari portata.
* Valore calcolato a parità di portata, rispetto a un foro originale Ø 22 mm.
Caratteristiche
- Portata nominale
- 3,7 m³/h
- Getto principale — tangente
- Ø14,0 · +5°
- Getto secondario — angolo
- Ø8,0 · 0°
- Sezione totale
- 204 mm²
- Perdita di carico
- 2,00 m c.a.
- Trascinamento a 1 m
- 99,9 m³/h (×27,1)
- Diametro della sfera
- Ø 40,5 mm
- Materiale
- ASA trattato UV, bianco RAL 9010
Valori idraulici calcolati con il modello Zéphyo, non misurati in prova. Vedere il metodo di calcolo
Documentazione
Scheda tecnica del prodottoInviata su richiestaRichiedereGli schemi di installazione, i disegni quotati e i manuali di assistenza sono riservati a installatori e distributori con codice di accesso.
Richiedere accesso ProQuante ne servono, e su quali pareti?
Disegni la piscina nello Studio: il programma posiziona le bocchette, individua le zone a bassa circolazione e calcola il preventivo con questo articolo.
